Đồng Hồ Màn Hình LED Đo Điện Áp 100V 10A

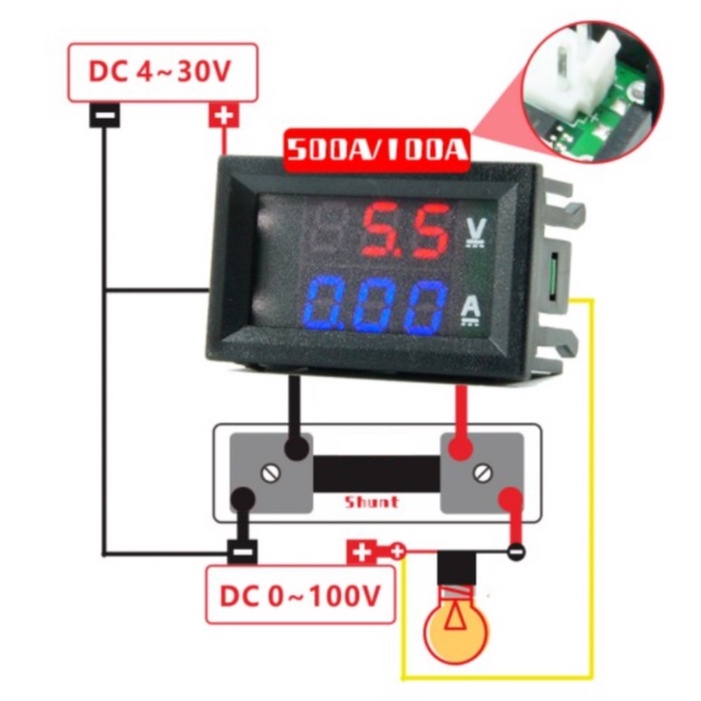

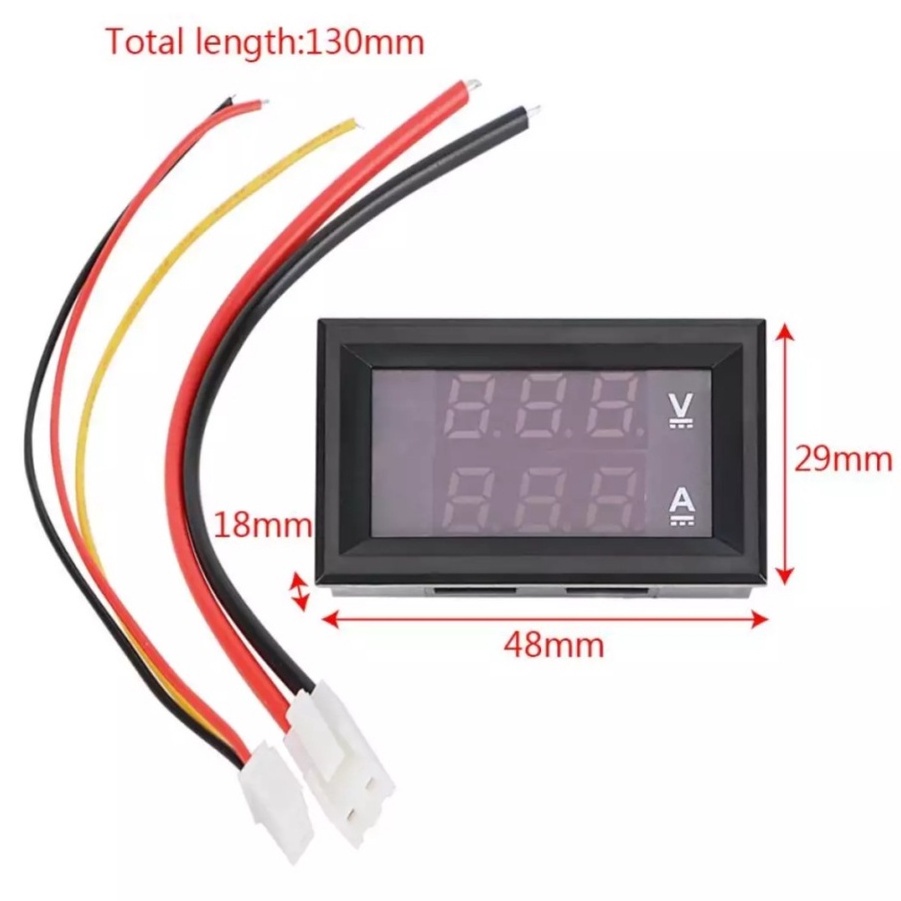

Thông tin: - Kích thước: 48mm x 29mm x 21mm. (D*R*C) - Màu hiển thị: Màn hình led đỏ & xanh (hiển thị kép). - Dây đỏ là dương, dây đen là âm. - Điện áp hoạt động: DC 4,5~30V. - Điện áp đo: DC 0~100V. - Tốc độ làm mới: ≥500ms/lần. - Đo độ chính xác: 1% (± 1 chữ số). - Dòng điện hoạt động: ≤20mA. - Đo dòng điện: 10A (đo trực tiếp, shunt tích hợp). - Nhiệt độ hoạt động: -10 đến 65°C. - Độ ẩm hoạt động: 10 đến 80% (không ngưng tụ). Hướng Dẫn: + Hai dây to màu đỏ sử dụng để đo dòng điện. 3 dây nhỏ được sử dụng để đo điện áp. + Trong đó, 2 dây đen(nhỏ) và đỏ(nhỏ) được nối với âm và dương nguồn. Để đo được điện áp thì dùng dây vàng và dây đen. Tức là đo áp giữa dây vàng và dây đen. + Để đo được dòng điện thì cần phải có 1 tải tiêu thụ ( không có tải dòng =0). Sau khi cấp nguồn cho đồng hồ đo: dùng 1 dây âm nguồn của thiết bị nối với dây to màu đỏ và dây còn lại của thiết bị dùng nối với dương nguồn điện. + Dây đen to còn lại của đồng hồ do phải nối với âm nguồn. + Trong trường hợp muốn đo dòng của 1 thiết bị bất kỳ, chúng ta chỉ cần sử dụng 2 dây đen và đỏ to để mắc nối tiếp với thiết bị đó + Nếu chỉ dùng để kiểm tra điện áp, thì Q/K chỉ cần gắn dây 3pin, chập chung dây (đỏ và vàng) là +, dây đen là - Ứng dụng: - Có thể sử dụng đồng hồ này để đo cường độ dòng điện của thiết bị xem kéo tải bao nhiêu Ampe. - Đo điện áp ắc quy của ô tô, xe máy, thuyền buồm, RV, xe tải,... Các bình acquy 12v, 24v, và khối pin 3s 12.6v.
