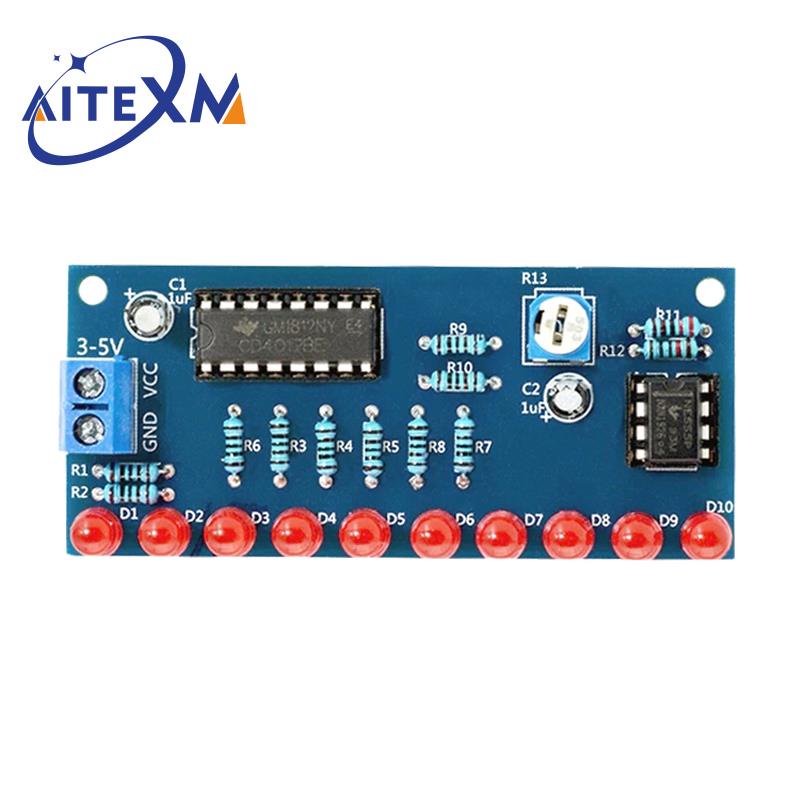

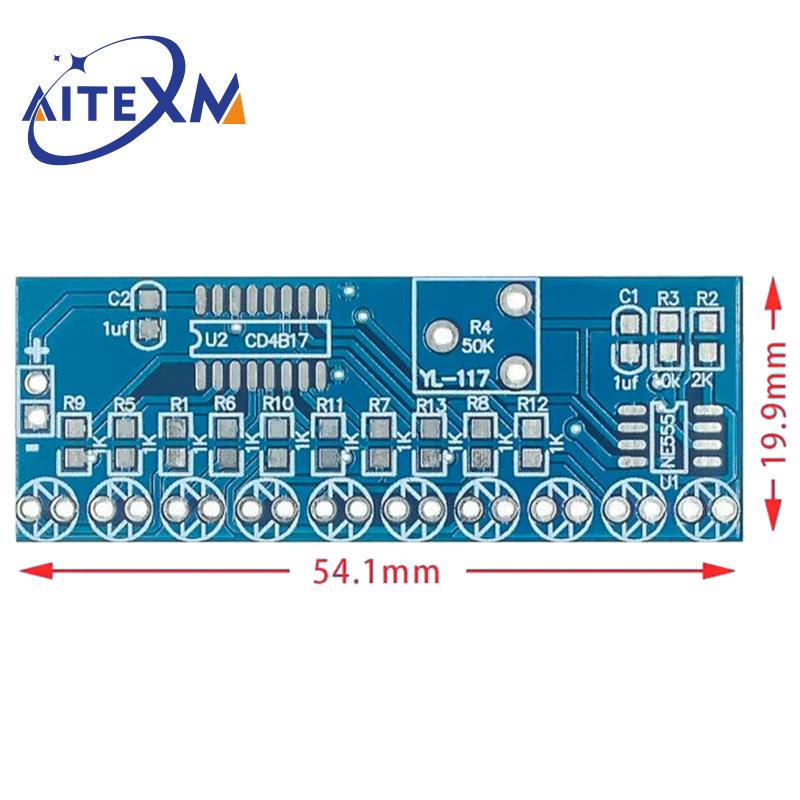

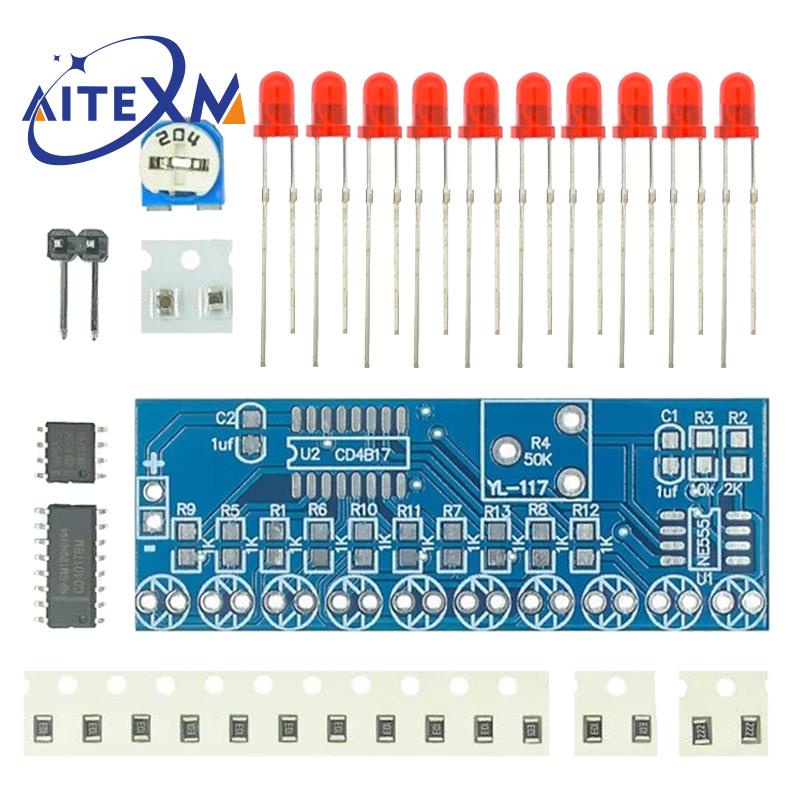

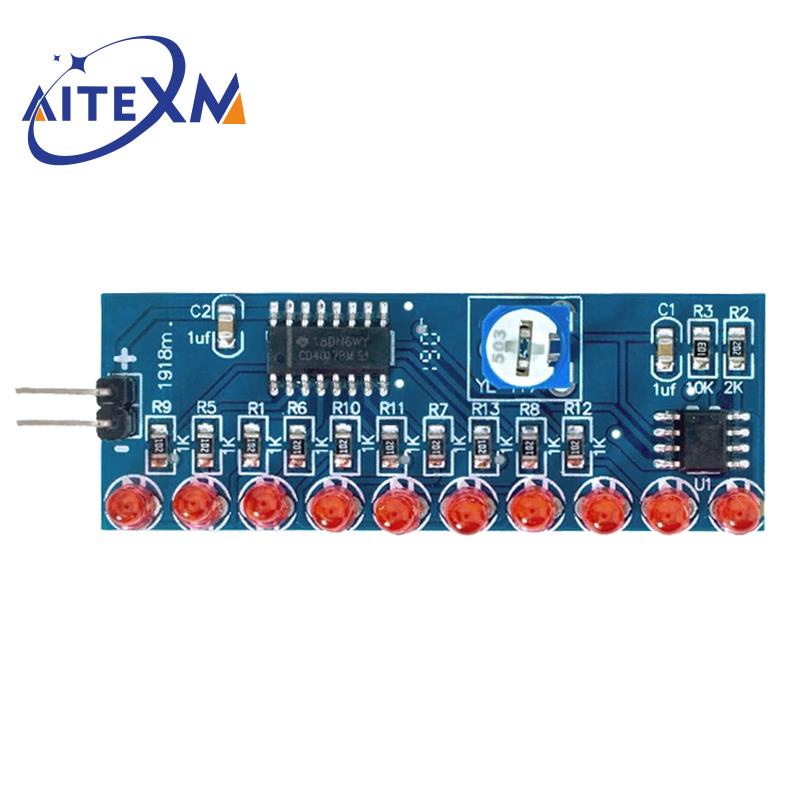

Bộ Mô Đun Đèn LED Thông Minh Ne555 + CD4017 Cho Phòng Thí Nghiệm Trẻ Em

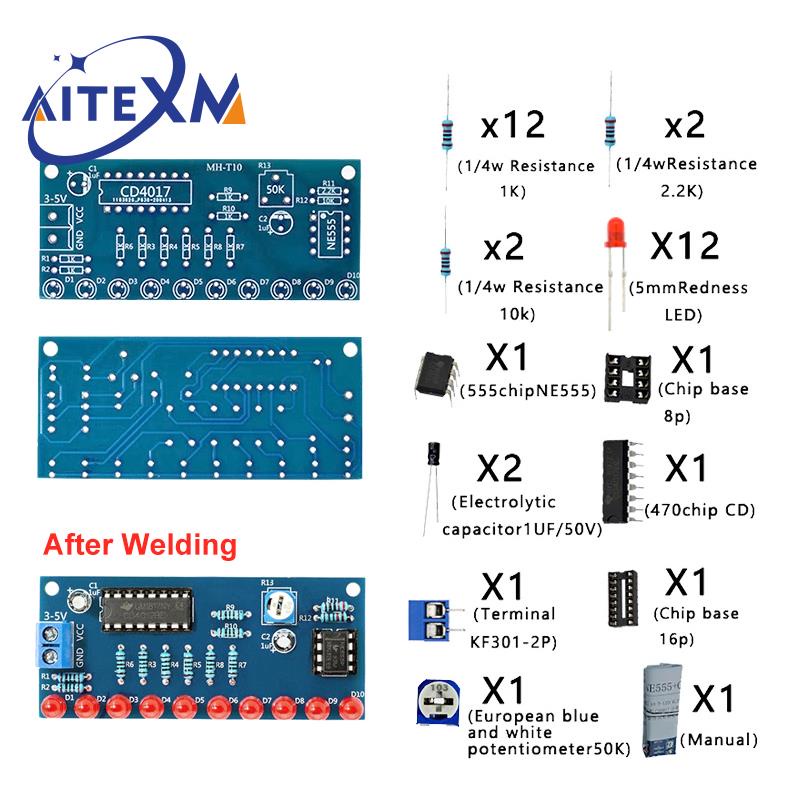

Đặc điểm: Sau Bật nguồn, 10 đèn LED sẽ sáng liên tục từ trái sang phải, hiển thị Trạng thái của đèn chạy. Bộ này có thể hiển thị thời gian và CD4017 NE555 Chức năng đếm trực quan. Nó là một bộ khởi động cho hẹn giờ học, Bộ đếm, bộ chia tần số và bộ điều khiển đèn lồng. Đồng thời, bộ dụng cụ Có hiệu ứng tốt, rất thú vị và thiết thực, và cũng là ưu tiên Vật chất cho người mới bắt đầu bắt đầu. Mạch Nguyên tắc: Điều này Bộ dụng cụ chủ yếu bao gồm mạch thế hệ đồng hồ và quầy thập phân Mạch. Nó là một máy rung tự kích thích với NE555 làm lõi. Sức mạnh Cung cấp phí tụ điện C2 đến R11, R12 và R13. Khi C2 bắt đầu Sạc, chân 2 của NE555 vẫn ở mức Thấp, vì vậy chân đầu ra cao 3. Khi nào Nguồn điện được sạc tới 2/3 của điện áp cung cấp điện đến C2 đến R11, R12, R13, mức chân đầu ra 3 thay đổi từ cao sang thấp và bên trong Ống xả NE555 bật, Tụ điện C2 được phóng điện qua R13, R12, Ne555 chân 7 cho đến khi điện áp trên C2 thấp hơn 1/3 của nguồn điện Điện áp, chân NE555 3 mức thay đổi từ thấp sang cao trở lại. C2 được sạc lại, Chu kỳ này hình thành một vụ dao động. Thời gian sạc là: 0,695 (R11 + R12 + R13) C2 và Thời gian xả là: 0,695 (R13 + R12) C2. Điều chỉnh R13 có thể điều khiển đầu ra Tần số của bộ dao động. Tín hiệu dao động đồng hồ của NE555 liên tục Thêm vào chân 14 của CD4017. Có 10 đèn LED được kết nối với 10 đầu ra Thiết bị đầu cuối của CD4017. Khi 10 thiết bị đầu cuối đầu ra của CD4017 tạo ra Mức độ cao lần lượt dưới hành động của tín hiệu đồng hồ, D1 - D10 sẽ được chiếu sáng Xoay để tạo thành hiệu ứng đèn nước. Điều chỉnh R13 để điều chỉnh tốc độ dòng chảy của đèn LED Đèn. Chung Vấn đề: 1. Chú ý tránh hàn sai các cực dương và âm của đèn LED, Và chân dài là cực dương.2. Cẩn thận để tránh hàn sai các điện cực dương và âm của Tụ điện điện phân, và chân dài là điện cực.3. Chú ý tránh lắp chip theo hướng ngược lại. Dấu chip Và khía đế phải theo cùng một hướng với rãnh trên bo mạch. 4. Chú ý tránh kết nối sai các cực dương và tiêu cực của Nguồn cấp. Phương thức kết nối chính xác là kết nối VCC với phương thức tích cực Cực, GND đến cực âm và cung cấp điện áp DC 3-5V. Chú ý kiểm tra hàn để biết hàn ngắn mạch và hàn ảo.
