B12 Mạch amply EL84 SE dựa trên Eico-Af4 6p14

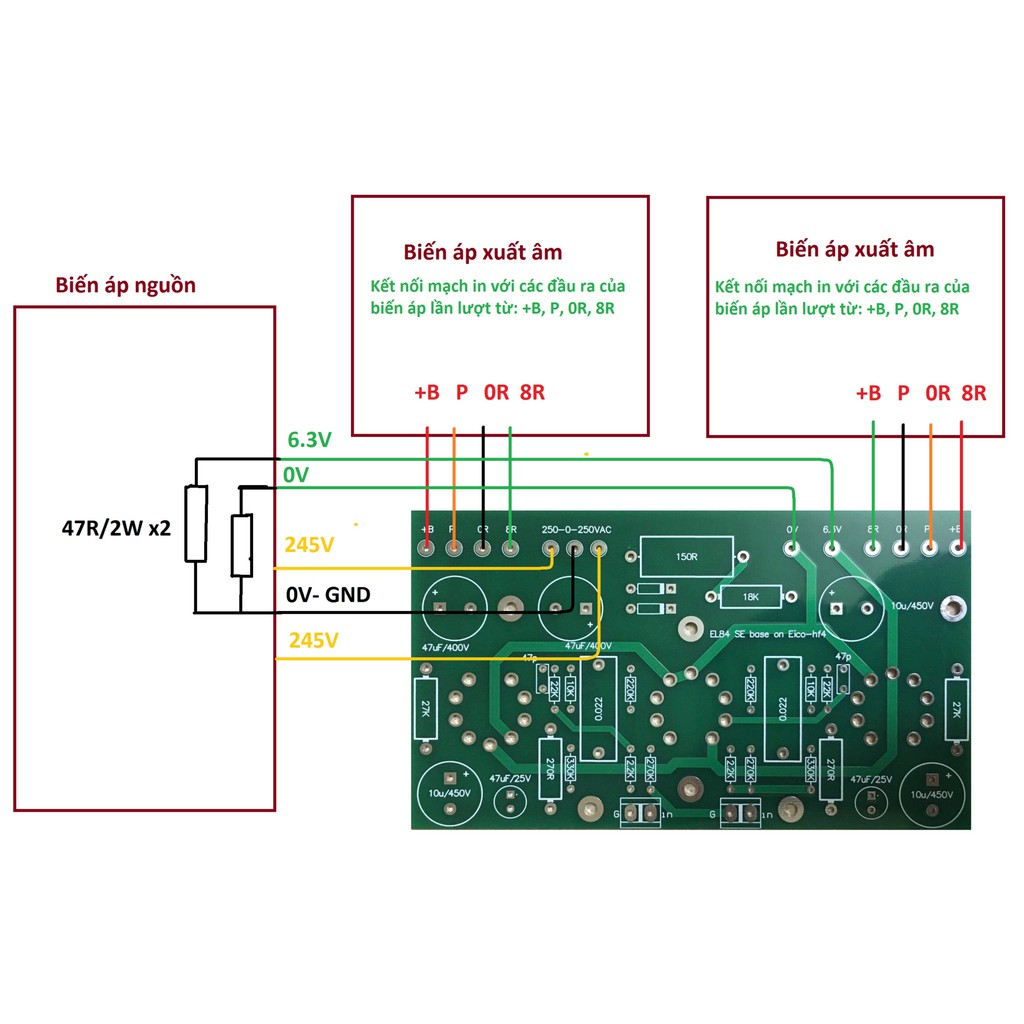

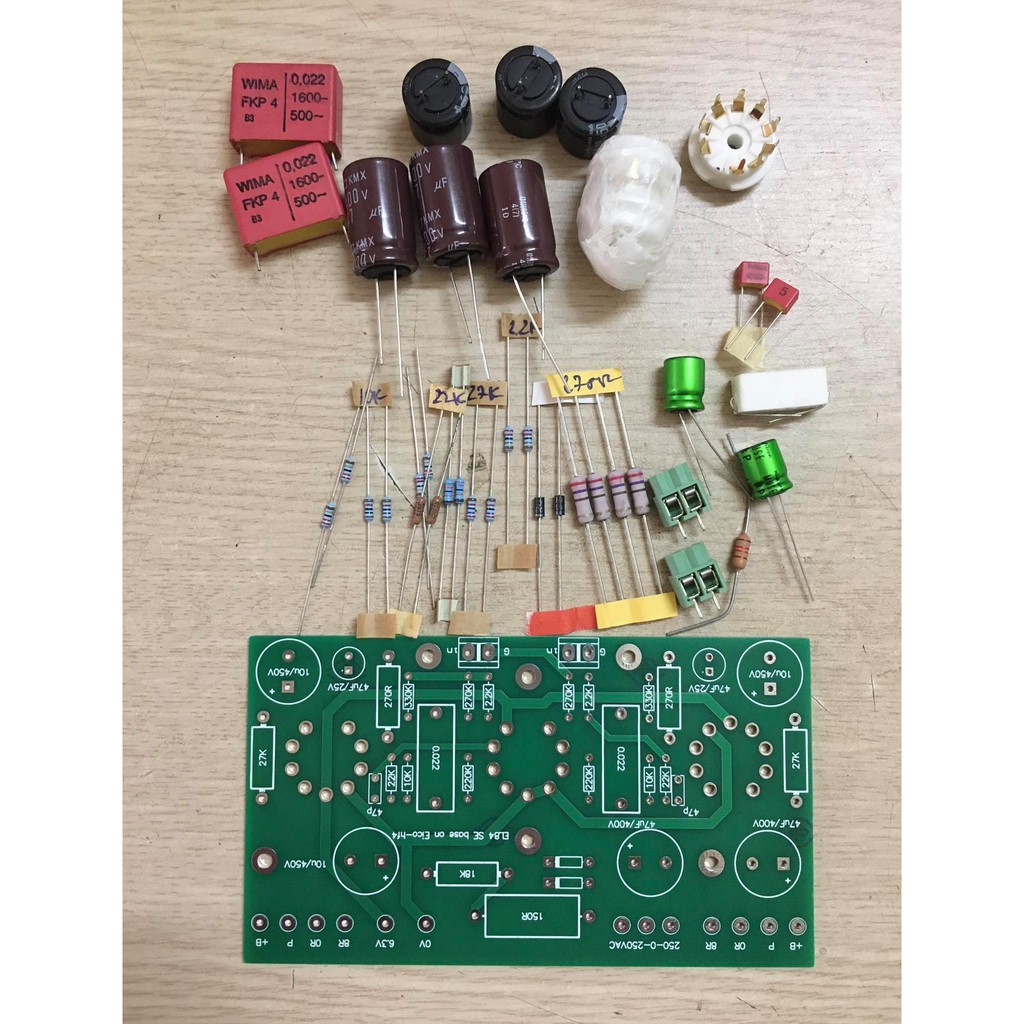

Mạch amply EL84 SE dựa trên Eico-hf4 Sau khi tìm hiểu các bản El84 SE, anh Lâm An Hưng đã giới thiệu với tôi một mạch khá nổi tiếng của dòng này, dễ ghép loa. Nhìn qua sơ đồ tôi đã thấy ưng luôn. Nhìn qua sơ đồ ta thấy, phần tín hiệu vào qua bộ chọn kênh sẽ được qua 1/2 đèn đầu 12DW7 để chỉnh âm sắc, nửa sau chạy driver cho đèn EL84. Đèn EL84 chạy ở chế độ auto, ghép nối với biến áp xuất âm theo dạng năm cực. Tổng thể mạch thiết kế về gain, âm sắc khá kỹ. Tuy nhiên đèn 12DW7 (7247) khá hiếm và hình như không sản xuất nữa. Chính vì vậy tôi quyết định sửa lại mạch này một chút. Ý tưởng của tôi là tầng đầu (âm sắc) dùng 01 quả 12AU7 cho cả 2 kênh, tầng sau dùng 1 quả 12AX7 chạy 02 kênh. Sau một hồi suy nghĩ và đưa ra quyết định, tôi chỉ dùng 01 quả 12AX7 để lái cho 02 đèn EL84. Phiên bản đầu thử nghiệm có lẽ tôi chỉ dùng diode cho nhanh và tiện! Link tham khảo: http://dalabskit.com/el84-se-dua-tren-eico-hf4/
