Cáp LVDS #09 cho màn LCD Laptop đời cũ phân giải cao 1440x900 1680x1050 1920x1080

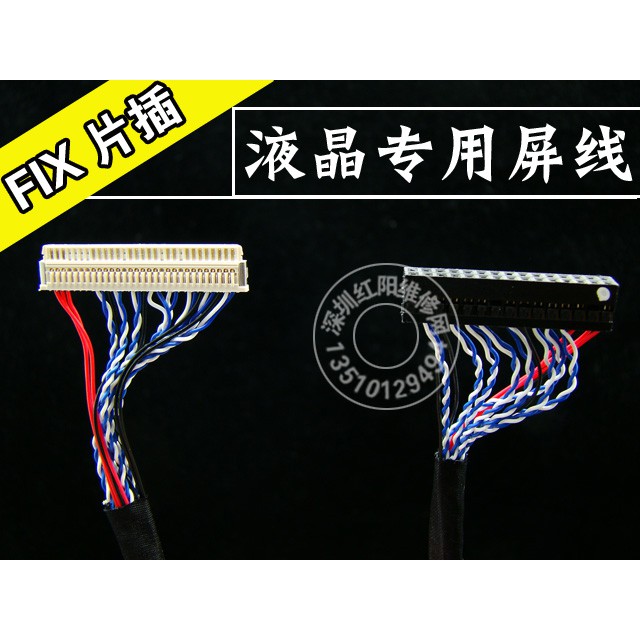

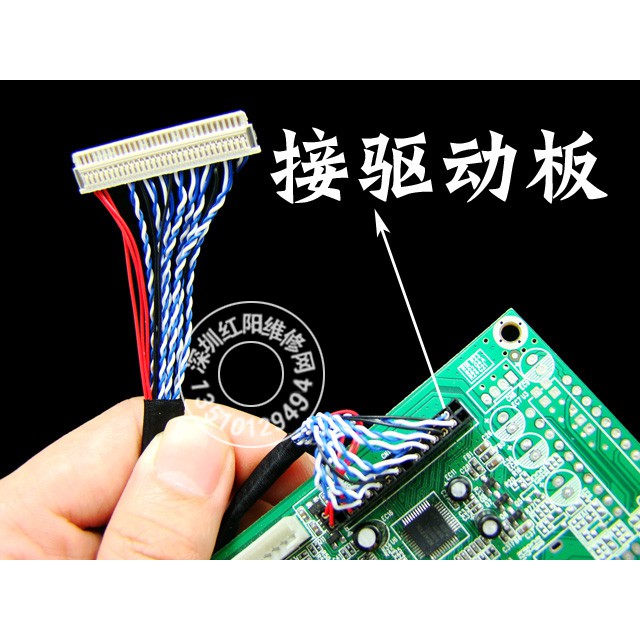

Cáp LVDS #09 cho màn LCD Laptop đời cũ phân giải cao 1440x900 1680x1050 1920x1080 (8 cặp) Cáp LVDS 30 pin 8 cặp tín hiệu cho màn laptop đời cũ phân giải cao - 6 bits 2ch Dùng cho màn hình laptop 30 pin, độ phân giải cao: 1400x1050, 1440x900, 1600x900, 1600x1200, 1680x1050, 1920x1080, 1920x1200... Cáp LVDS cho board đa năng và board Test Panel đa năng Dùng cho thợ chửa chữa điện tử phần cứng chuyên nghiệp Connection the LCD controller board: Sơ đồ chân cáp (Pinout): 1. GND 2. Vcc 3. Vcc 4. NC 5. NC 6. NC 7. NC 8. CH0 (-) 9. CH0 (+) 10. GND 11. CH1 (-) 12. CH1 (+) 13. GND 14. CH2 (-) 15. CH2 (+) 16. GND 17. CLK (-) 18. CLK (+) 19. GND 20. CH0 (-) 21. CH0 (+) 22. GND 23. CH1 (-) 24. CH1 (+) 25. GND 26. CH2 (-) 27. CH2 (+) 28. GND 29. CLK (-) 30. CLK (+) Tham khảo thêm: https://youtube.com/lqv77
