Encoder 600 Xung NPN, PNP 5V-24V Bộ mã hóa vòng quay

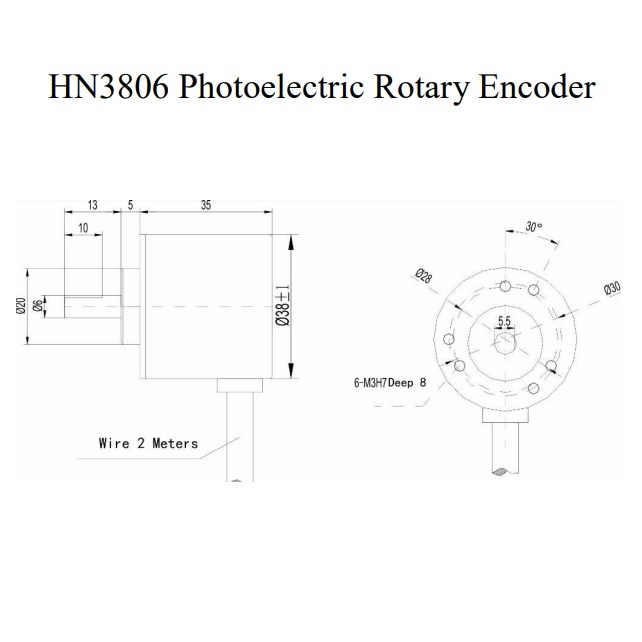

Khi dùng cho Arduino, lưu ý đấu 1 trong 2 chân xung vào chân ngắt (interrupt) của Arduino (chân 2 hoặc chân 3), chân xung còn lại đấu vào chân IO bất kỳ của Arduino Bộ mã hóa vòng quay Encoder NPN 8-24V: Mã HN3806-AB-N Encoder PNP 8-24V: Mã HN3806-AB-F Encoder HN3806-AB là cảm biến phát xung thông qua hai pha A và B lệch nhau. Sản phẩm được sử dụng để đo tốc độ quay của đối tượng, đo góc, gia tốc, chiều dài đo lường chiều quay. Nguồn cấp: 5VDC hoặc 8-24VDC. Tốc độ cơ học cho phép: <=6300rpm. Kích thước trục: ɸ6 x16mm. Kiểu tín hiệu: NPN / PNP Dây tín hiệu: +Đỏ: VCC. + Đen: GND. + Trắng: Pha A. + Đen: Pha B. Lưu ý: Trường hợp không nhận encoder, sử dụng điện trở kéo lên 4K7 ĐIỆN TỬ NGUYỄN HIỀN Chuyên cung cấp linh kiện điện tử, thiết bị công nghiệp, dịch vụ tự động hoá. Địa chỉ: 24/2 Ngô Sĩ Liên, Hòa Khánh Bắc, Liên Chiểu, Đà Nẵng Để biết thêm thông tin về sản phẩm vui long nhắn tin cho shop Xin cảm ơn www.dientunguyenhien.vn
