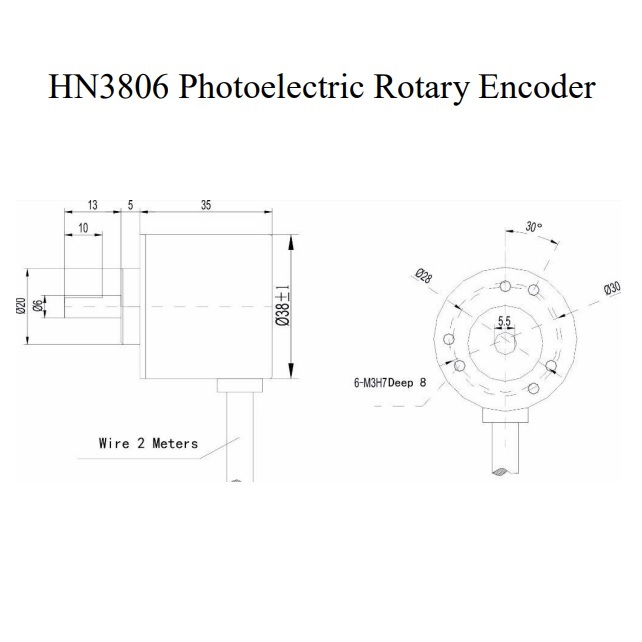

Encoder NPN 100, 360, 600, 1000, 1024 xung 5V-24V Bộ mã hóa vòng quay

Khi dùng cho Arduino, lưu ý đấu 1 trong 2 chân xung vào chân ngắt (interrupt) của Arduino (chân 2 hoặc chân 3), chân xung còn lại đấu vào chân IO bất kỳ của Arduino Bộ mã hóa vòng quay Encoder 600 xung NPN 8-24V: Mã HN3806-AB-600N Encoder 1000 xung NPN 8-24V: Mã HN3806-AB-1000N Encoder HN3806-AB là cảm biến phát xung thông qua hai pha A và B lệch nhau. Sản phẩm được sử dụng để đo tốc độ quay của đối tượng, đo góc, gia tốc, chiều dài đo lường chiều quay. Nguồn cấp: 5VDC hoặc 8-24VDC Tốc độ cơ học cho phép: <=6300rpm. Kích thước trục: ɸ6 x16mm. Kiểu tín hiệu: NPN Dây tín hiệu: +Đỏ: VCC. + Đen: GND. + Trắng: Pha A. + Đen: Pha B. Lưu ý: Trường hợp không nhận encoder, sử dụng điện trở kéo lên 4K7
