Màn hình Cảm ứng LCD TFT 2.8 Inch Giao tiếp SPI

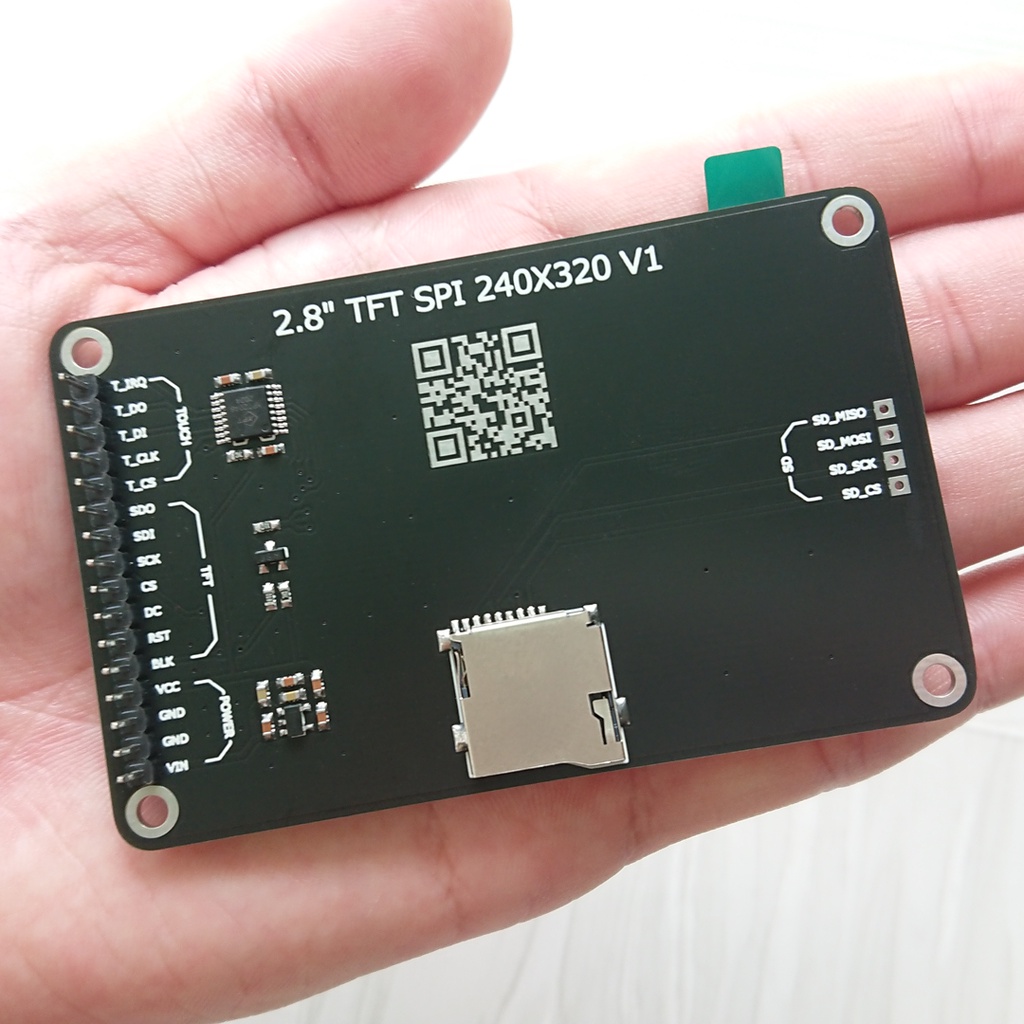

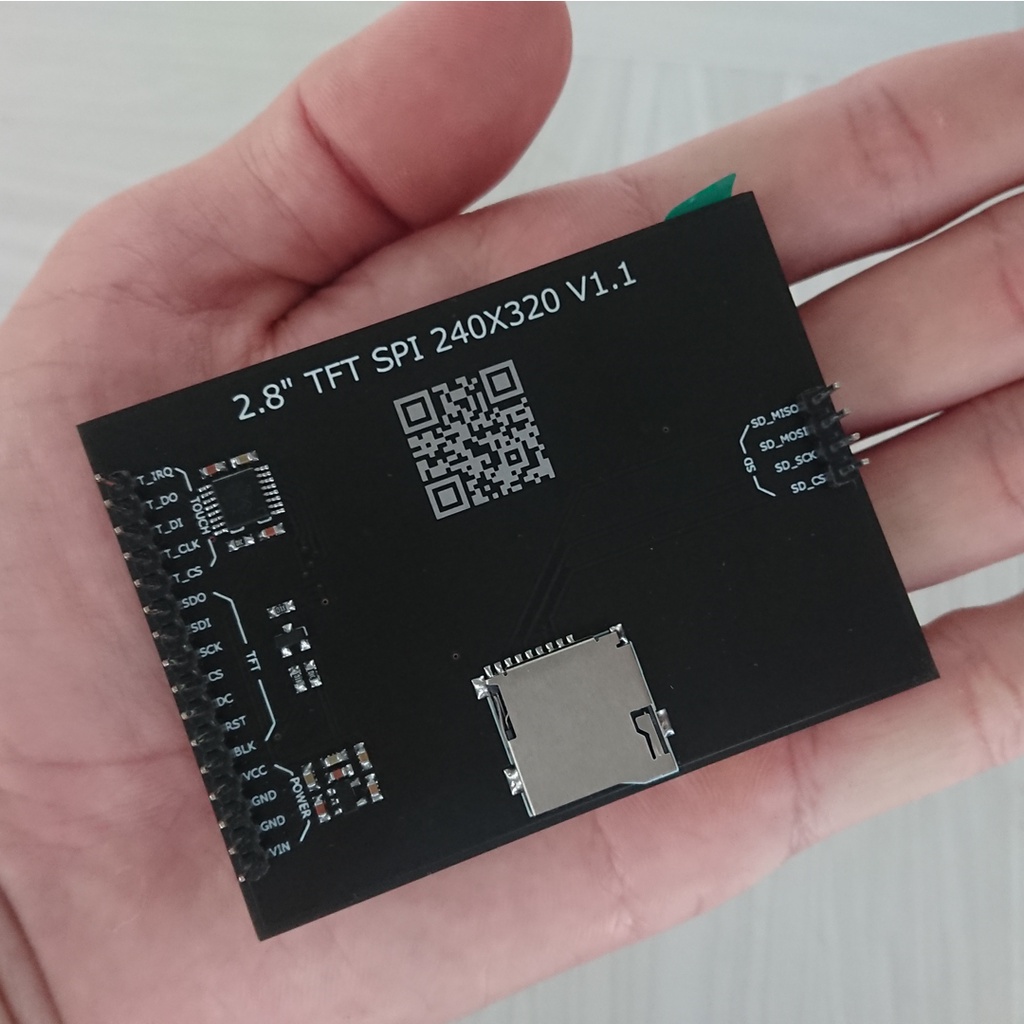

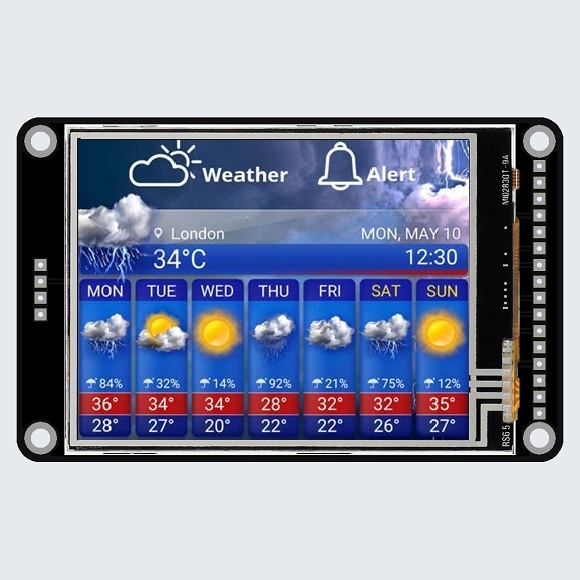

Màn hình Cảm ứng LCD TFT 2.8 Inch được sử dụng trong các ứng dụng điều khiển cảm ứng và hiển thị, màn hình sử dụng giao tiếp SPI nên rất dễ giao tiếp và sử dụng, giúp bạn xây dựng giao diện điều kiển cảm ứng trên màn hình một cách chuyên nghiệp. Thông số kỹ thuật: - Điện áp sử dụng: 3.3V hoặc 5V - Điện áp giao tiếp: TTL 3.3V - IC Driver hiển thị: ST7789 giao tiếp SPI. - Kích thước màn hình: 2.8 inch - Độ phân giải: 240 x 320 pixels - IC Driver cảm ứng: XPT2046 giao tiếp SPI - Tích hợp khe thẻ nhớ micro SD giao tiếp SPI. - Kích thước hiển thị: 46(W) X 65(H)mm - Kích thước toàn màn hình: 86 x 50 mm Hướng dẫn sử dụng: - Cấp nguồn 5V vào chân VIN hoặc 3.3V vào chân VCC - Chỉ cần kết nối 5 chân RST, DC, CS, SCK, SDI, trong đó SCK và SDI là chân giao tiếp SPI, là có thể hiển thị hình ảnh - Nếu cần đọc dữ liệu từ màn hình, kết nối thêm chân SDO - Nếu cần điều khiển độ sáng màn hình, kết nối thêm chân BLK - Nếu cần sử dụng cảm ứng, kết nối T_CS, T_CLK, T_DI, T_DO - Nếu cần sử dụng thẻ nhớ micro SD, kết nối thêm SD_CS, SD_SCK, SD_MOSI, SD_MISO - Nếu sử dụng chung 1 bộ SPI trên vi điều khiển, có thể nối chung các chân: + SCK <-> T_CLK <-> SD_SCK + SDI <-> T_DI <-> SD_MOSI + SDO <-> T_DO <-> SD_MISO Lưu ý: - Sản phẩm được gửi kèm thư viện và code mẫu - Nếu gặp khó khăn, hãy liên hệ shop để được hướng dẫn #LCD #TFT #TFT SPI #Arduino #ESP8266 #ESP32
