Máy test linh kiện LCR đa năng T9.2022

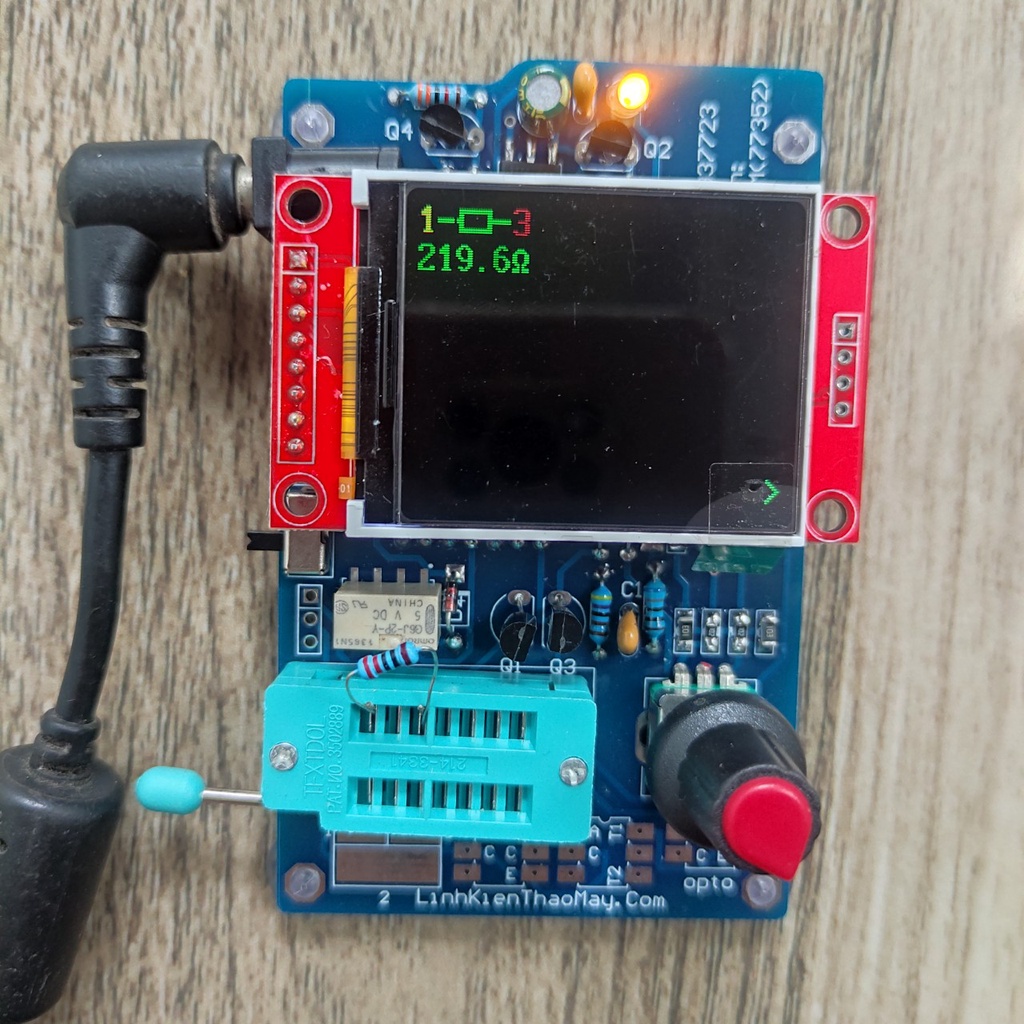

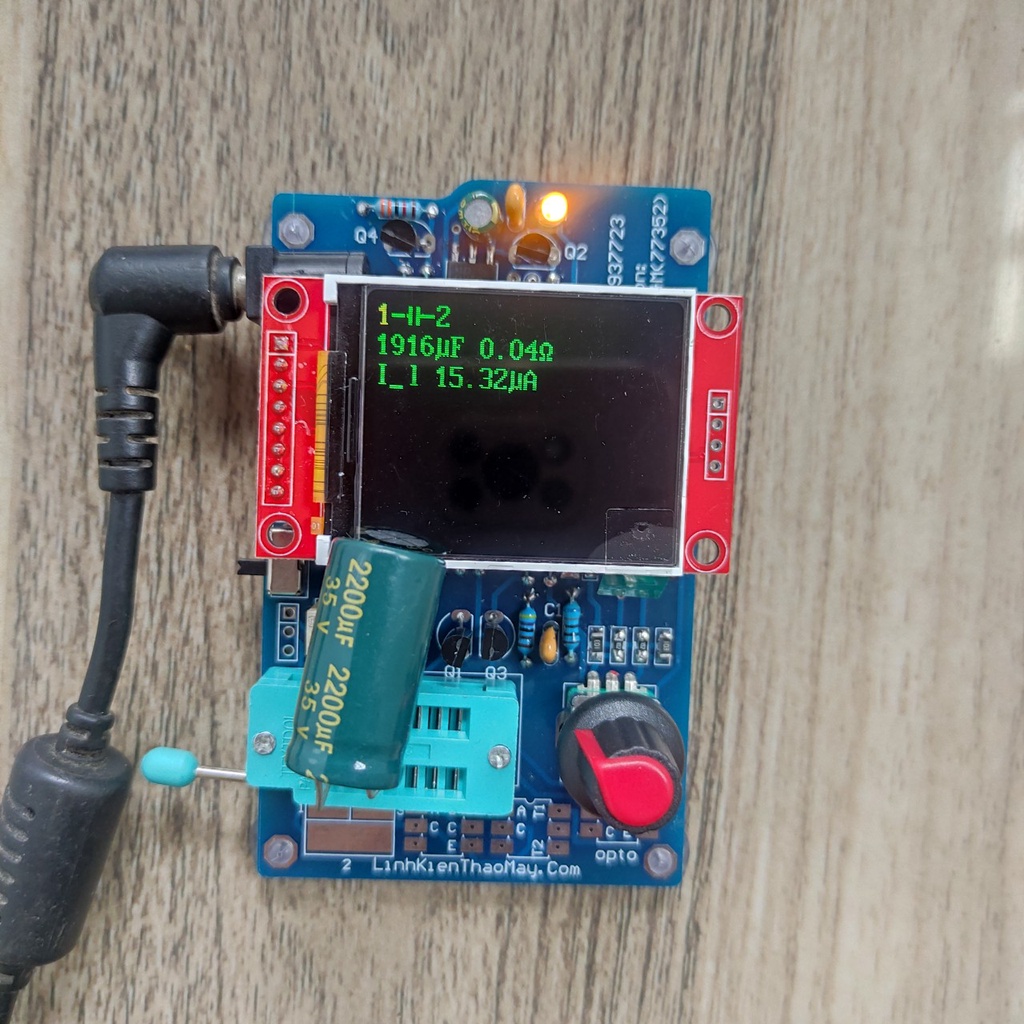

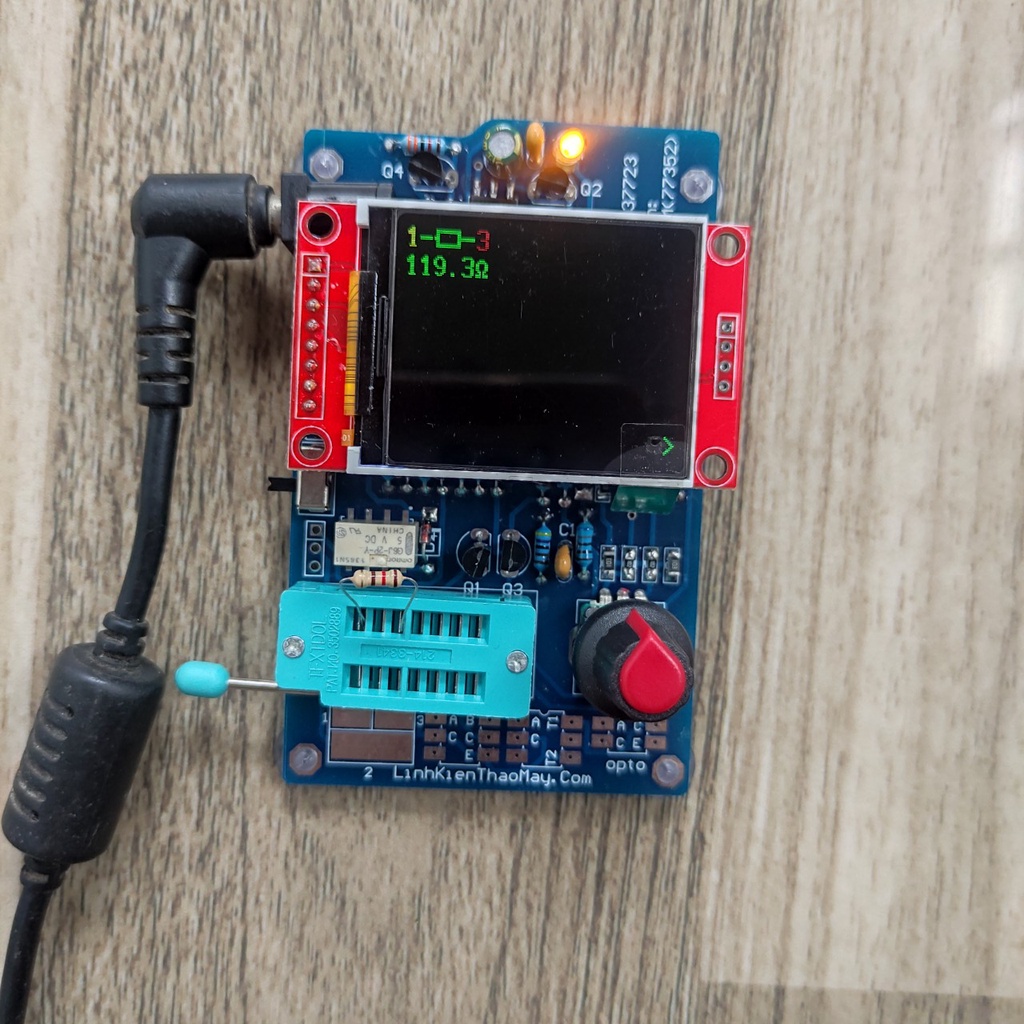

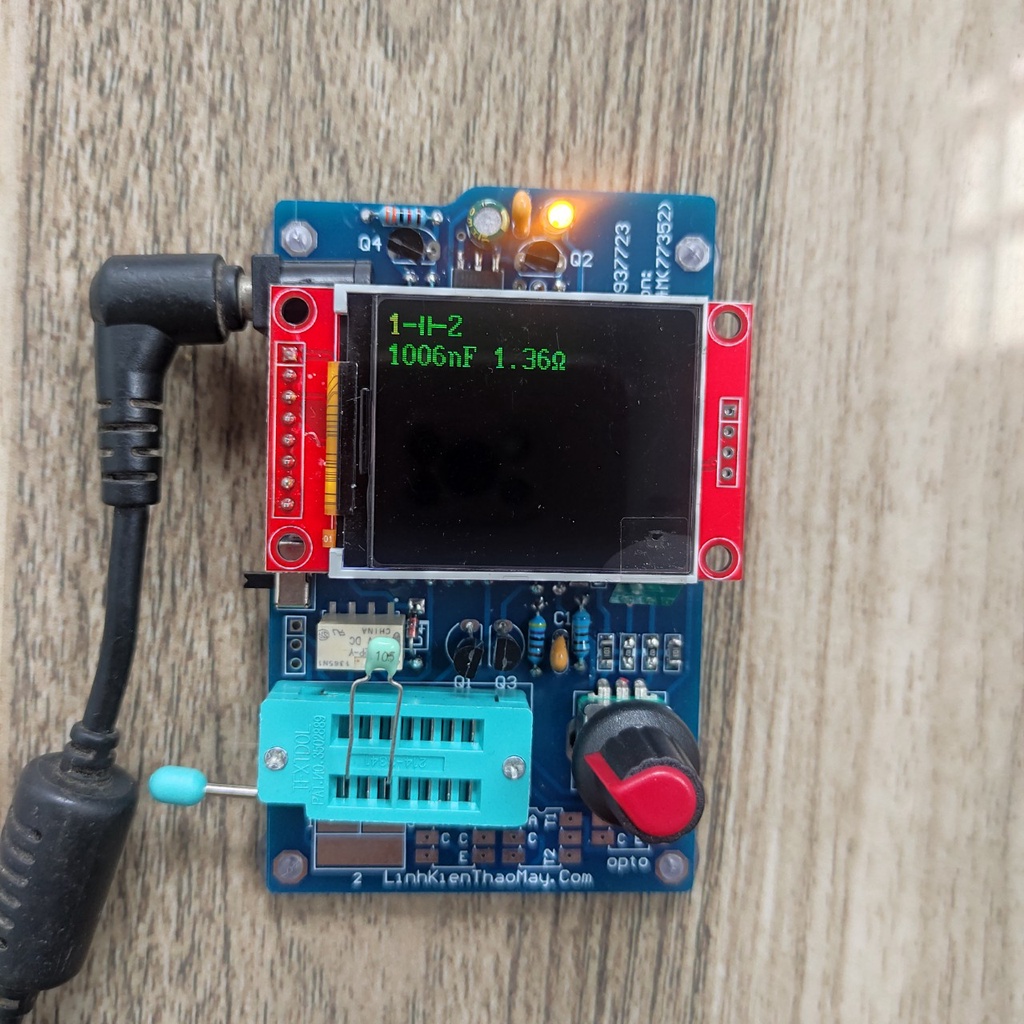

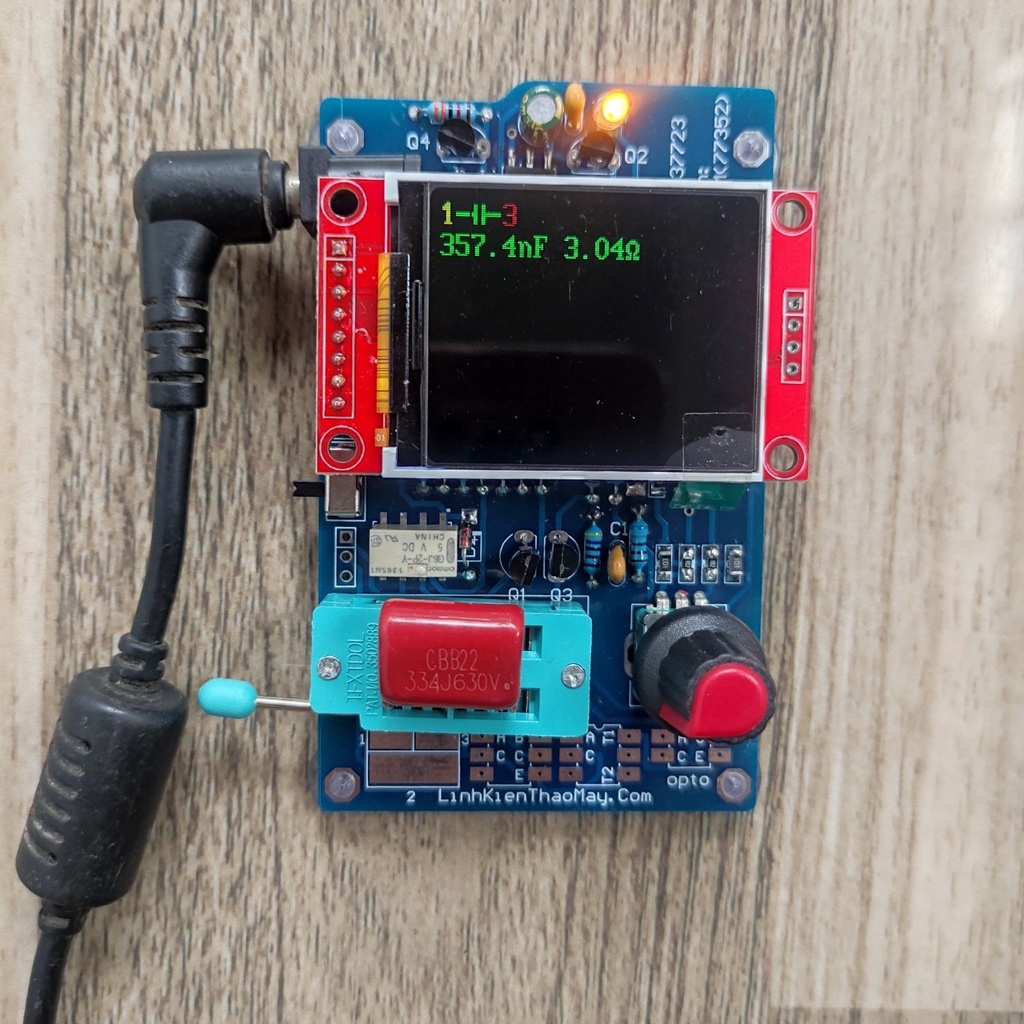

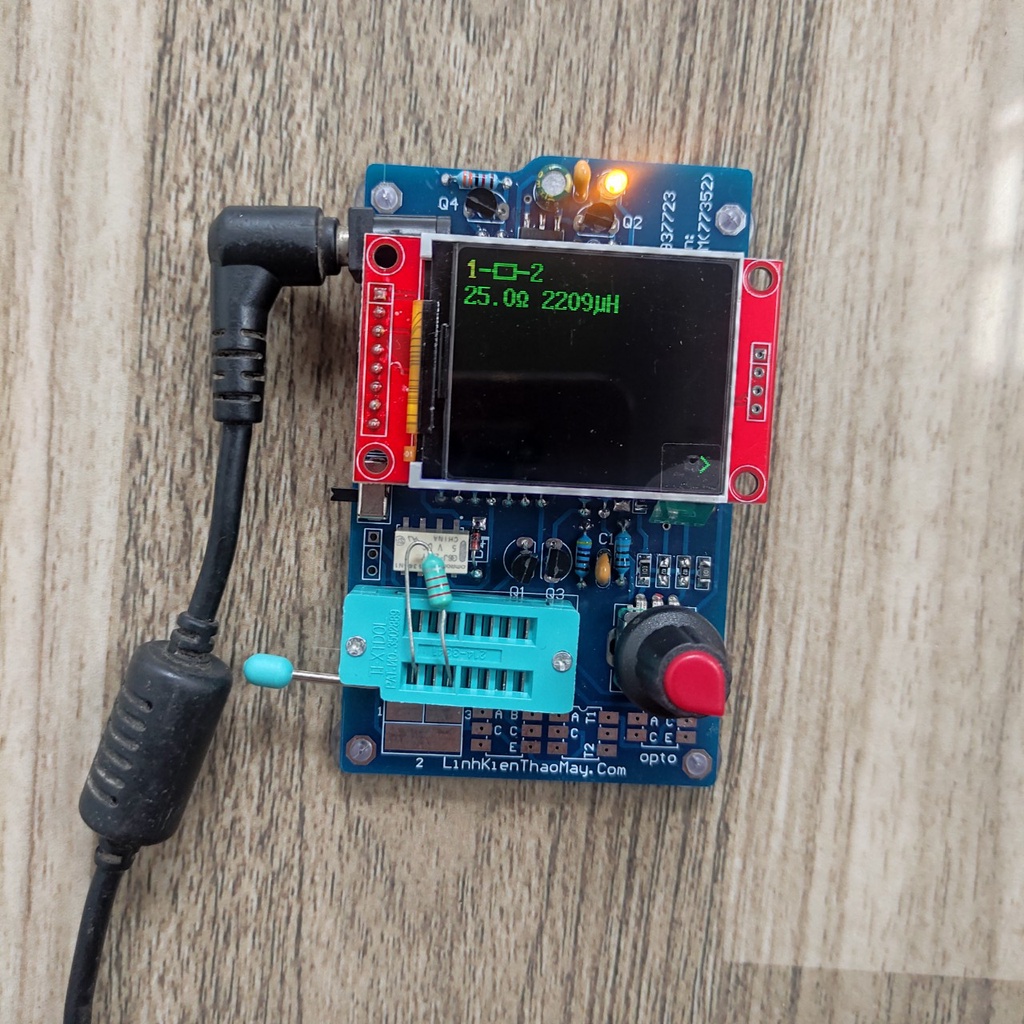

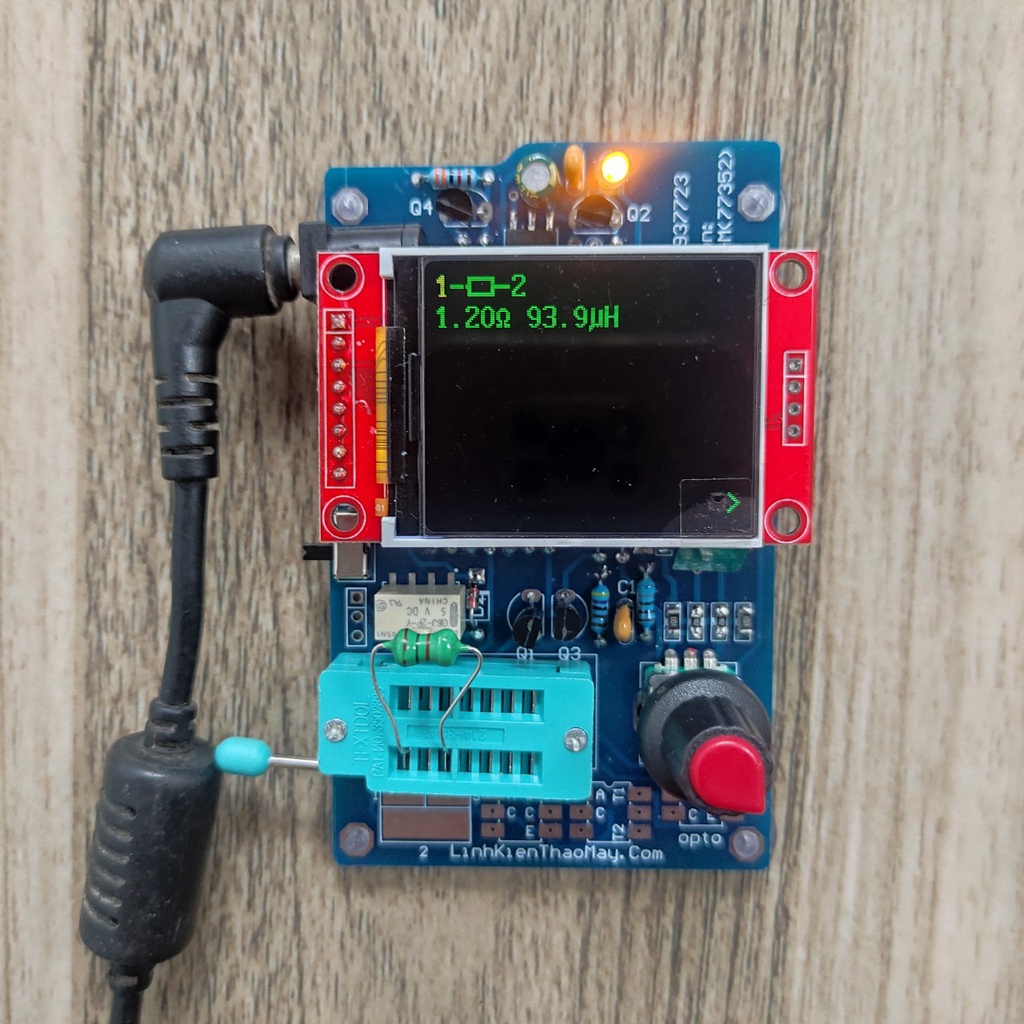

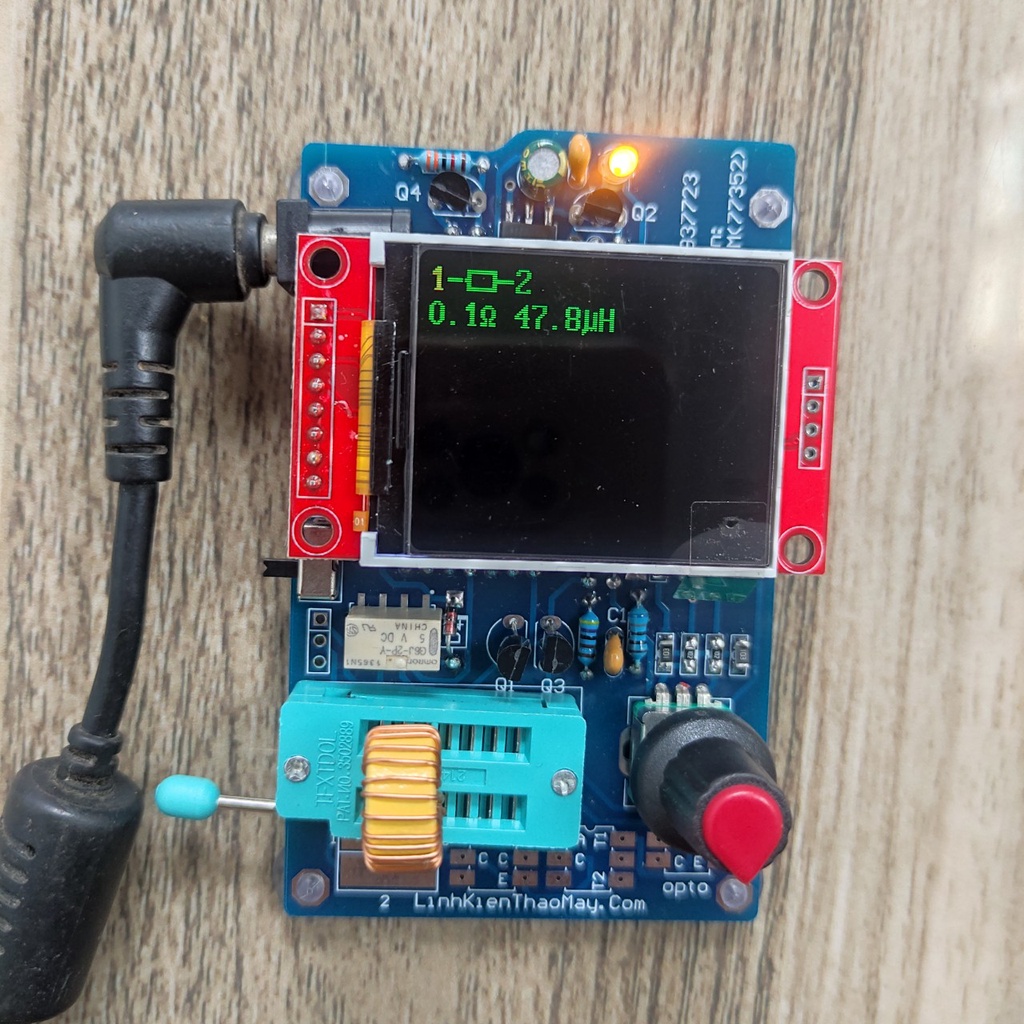

Tính năng mới bổ sung: - Tính năng phát xung PWM kèm duty thay đổi và trình phát PWM thay đổi tùy ý. - Đo áp ghim Zener. - Tự động xả tụ khi đo tụ. - Kiểm tra Opto. PHẦN 1. Máy có thể tự động xác định transitor, MOSFETs, diode, transitor, IGBT, thyristors, triac, cuộn cảm, tụ điện, opto... Tự nhận diện thứ tự các chân và hiển thị các thông số nâng cao trên màn hình mà VOM hoặc các đồng hồ DMM hiện nay không có. Ngoài ra còn có các tính năng nâng cao như phát PWM, đo điện áp, bảo vệ khi đo tụ quên xả… Loại linh kiện Giới hạn đo Độ sai số 1. Điện trở 0.1 Ω - 50 MΩ 1.0% 2. Cuộn cảm 0.01 mH - 20H 5.0 % 3. Tụ 25pF - 100000 uF 5.0 % 4. Phát PWM plus 1 Hz - 25 kHz 1.0 % 5. Phát Square Wave 0.1 Hz – 2.0MHz 1.0% 6. Đếm tần 1 Hz - 1.5 MHz 5.0 % 7. Đo điện áp <50VDC 5.0 % 8. Đo áp ghim Zener < điện áp cấp từ jack DC 5.0 % 2.1. Cách điều khiển nút: Nút sử dụng theo các chế độ như sau: Nhấn nhanh để mở hoặc để lựa chọn, nhấn đúp để quay ra, nhấn giữ để tắt. Xoay núm để di chuyển lên xuống hoặc thay đổi giá trị. Xoay thật chậm để tăng hoặc giảm giá trị nhỏ, xoay nhanh để khoảng tăng giá trị nhiều. Nếu đang ở chế độ test linh kiện thì xoay theo chiều kim đồng hồ để thực hiện lại phép đo, nếu xoay ngược chiều kim đồng hồ thì trở về MENU 2.2. Hướng dẫn sử dụng các chức năng cụ thể: Ở chế độ AUTO (mặc định) thì bạn chỉ cần đặt linh kiện vào các vị trí 123 (tuỳ ý, không phân biệt thứ tự chân) máy sẽ tự động tìm kiếm và xác định loại linh kiện. Hiển thị ra các thông số khi bạn nhấn núm. Chế độ tự lựa chọn: Nhấn nút 1 lần để máy khởi động, sau khi hoàn thành phép đo đầu tiên mới tiến hành thực hiện được chế độ khác. Khi đó xoay ngược chiều kim đồng hồ sẽ hiện ra 1 menu, tiếp tục xoay đến chức năng cần đo rồi nhấn núm là OK 2.2.1. Chức năng phát PWM hoặc Square Wave: Lựa chọn PWM sau khi vào menu. PWM mặc định ở các tần số: 100Hz, 250Hz, 500Hz, 1000Hz, 2500Hz, 5000Hz, 10kHz, 25kHz. Để lựa chọn tần số thì nhấn nút (mặc định duty là 50%), để thay đổi duty thì có thể xoay núm hoặc nhấn nhanh để tăng thêm 5%, nhấn giữ để giảm 5% liên tục (duty có thể set từ 0%-100%). Để thoát ra khỏi trình phát PWM thì nhấn đúp. Xoay ngược để ra MENU hoặc xoay theo chiều kim đồng hồ để test linh kiện. Lựa chọn trình phát Square Wave: Khi vào menu thì tần số mặc định đầu tiên được set là 1000.00Hz. Xoay chậm để tăng hoặc giảm giá trị nhỏ, xoay nhanh để tăng hoặc giảm khoảng lớn. Chân Xung (+) ra tại chân 2 của đầu dò, còn chân (-) tại chân 1 hoặc 3. Để giảm thiểu hỏng MCU thì cần đệm dòng như sơ đồ dưới: 2.2.2. Chức năng đo Zener hoặc đo điện áp: Mạch sử dụng áp trực tiếp từ nguồn để định áp ghim cho zener. Di chuyển công tắc sang bên phải để lấy điện áp nguồn cho zener. Sau khi vào được menu Zener thì máy sẽ tự động hiển thị áp ghim thấp nhất của zener hoặc nhấn giữ để xem giá trị điện áp tại đầu dò đo Zener. Chân đo Áp hoặc Zener tại: cực dương (+) và cực âm (-) ở trên đế đo. Lưu ý: khi bật công tắc này thì điện áp nguồn sẽ gần với các chân đo,
