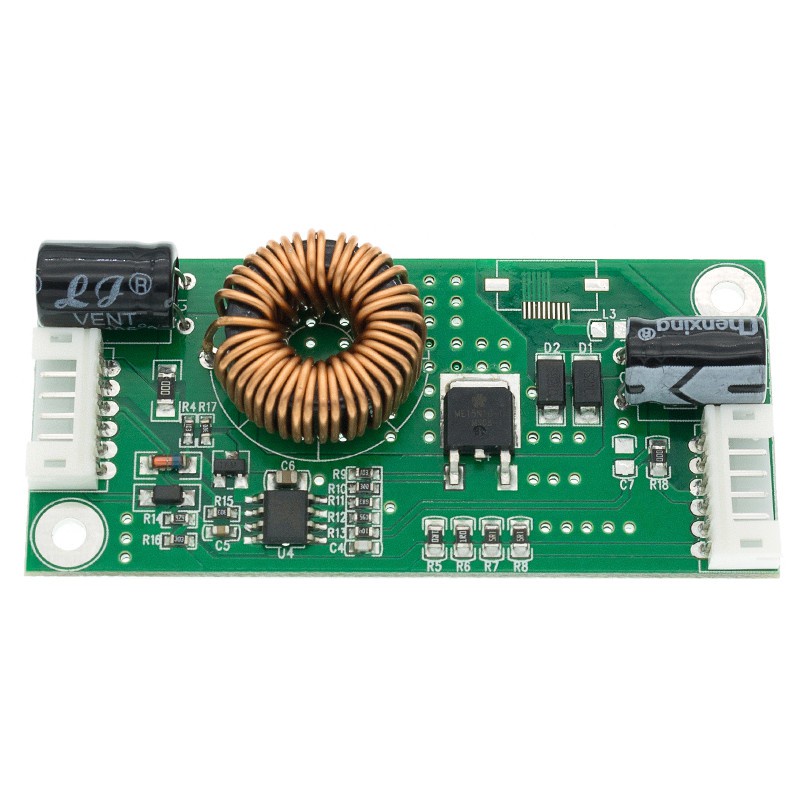

Mô Đun Điều Khiển Đèn Nền Màn Hình LCD 10.8-24V Sang 15-80V 14-37 Inch

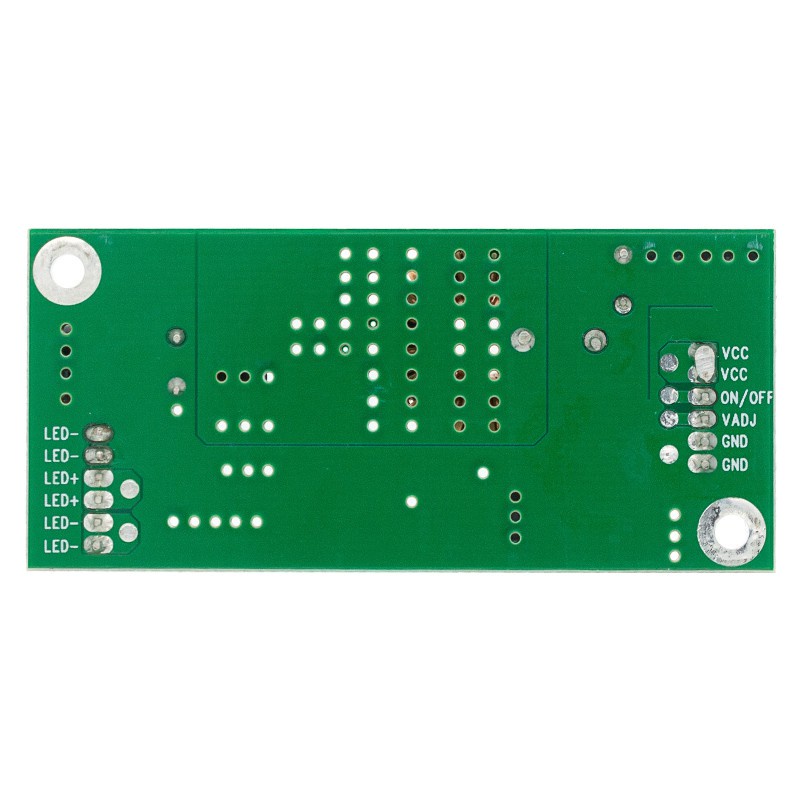

Mô tả: Bảng điều khiển đèn nền LED 1.14-37 inch Bảng điều khiển hiện tại không đổi 2.Cấu trúc BOOST, Hiệu suất chuyển đổi đạt hơn 92% 3.Nhiệt lượng thấp của thiết bị, ổn định, có tuổi thọ lâu hơn 4.Pcb nhỏ, thiết kế mỏng, lỗi kiểm soát hiện tại trong vòng ± 5% 5.Sản phẩm này là bảng dòng điện không đổi, điện áp sẽ tự động điều chỉnh Thông tin chi tiết: Mã biểu tượng điện tử chung của đèn nền: Vcc: Nguồn điện áp tích cực, điện áp cung cấp mạch (điện áp thường là 12V hoặc 24V) Bật / TẮT, BẬT, EN, ON_BL: Chuyển đổi chân tín hiệu Pwm, PDIM, VDAJ, BL-PWM: Chân điều chỉnh độ sáng Gnd: Mặt đất (điện cực âm) Led +: điện cực dương của điốt phát sáng (đèn) Led-: điện cực âm của điốt phát sáng (đèn) Nhiệt độ tăng được kiểm soát ở khoảng 25 độ (Nhiệt độ tăng = nhiệt độ bề mặt thiết bị - nhiệt độ môi trường) Thông số giới hạn: Khi đầu vào 24V: Vout = 75V Iout = tối đa 720mA hoặc 60W Khi đến đầu vào 12V: Vout = 75V Iout = tối đa 400mA hoặc 30W Bạn có thể sử dụng nguồn điện 12V để giảm chi phí hệ thống Mẹo ấm Thông số giới hạn đề cập đến dung lượng tối đa khi sản phẩm trong quá trình ứng dụng. Trên thực tế, vui lòng dưới các thông số giới hạn để đảm bảo độ tin cậy của sản phẩm khi sử dụng. Kích thước PCB: khoảng 6.80 * 3.0cm / 2.68 "* 1.18" Ghi chú: Kích thước Đối với phép đo thủ công, có thể có một sai số 0 đến 2 cm, thuộc về hiện tượng bình thường. Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!
