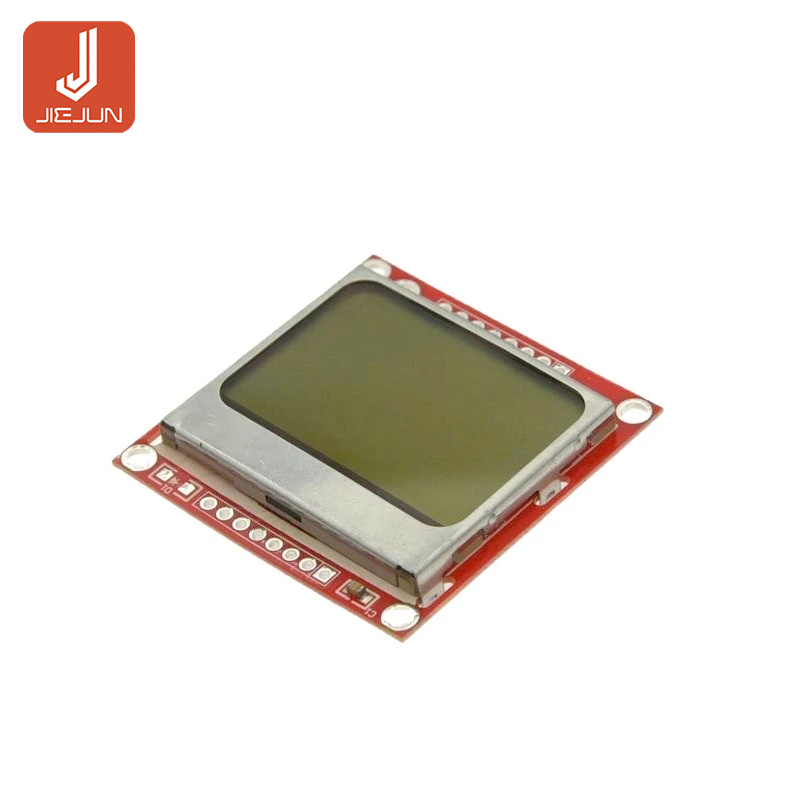

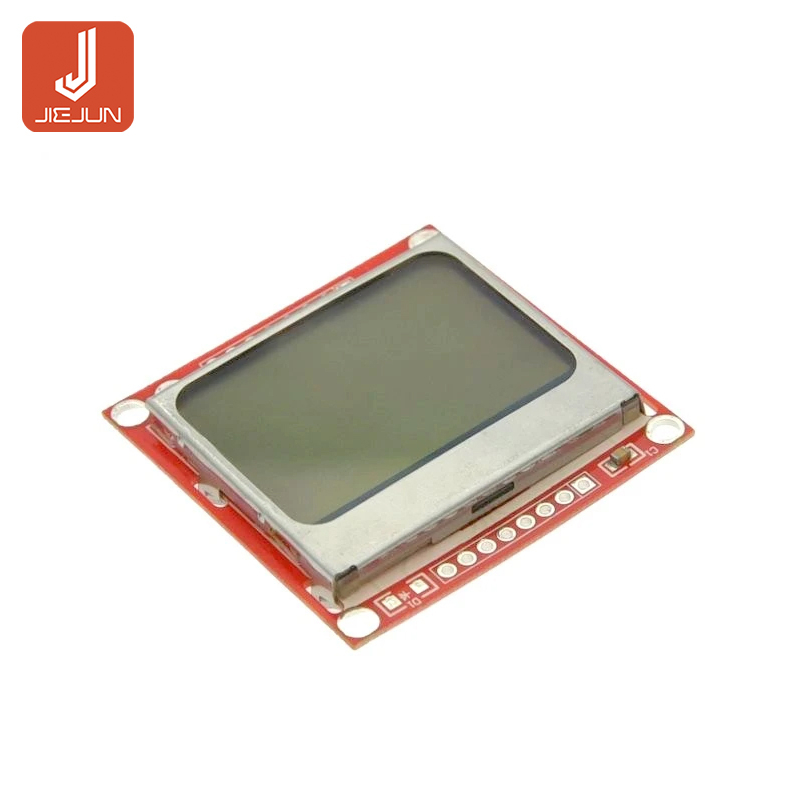

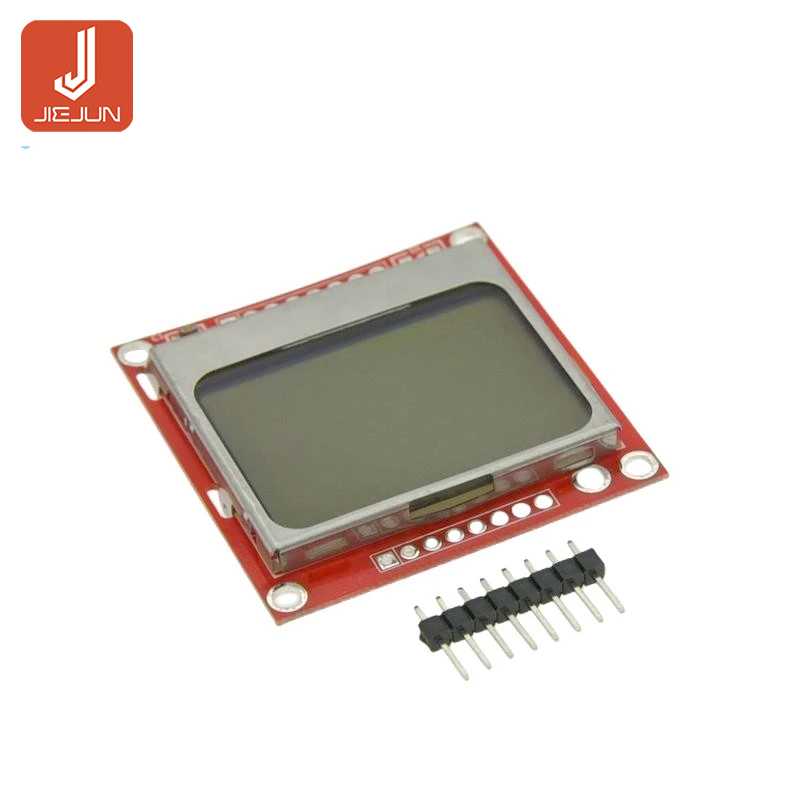

Mô Đun Màn Hình LCD Đỏ Cho Nokia 5110

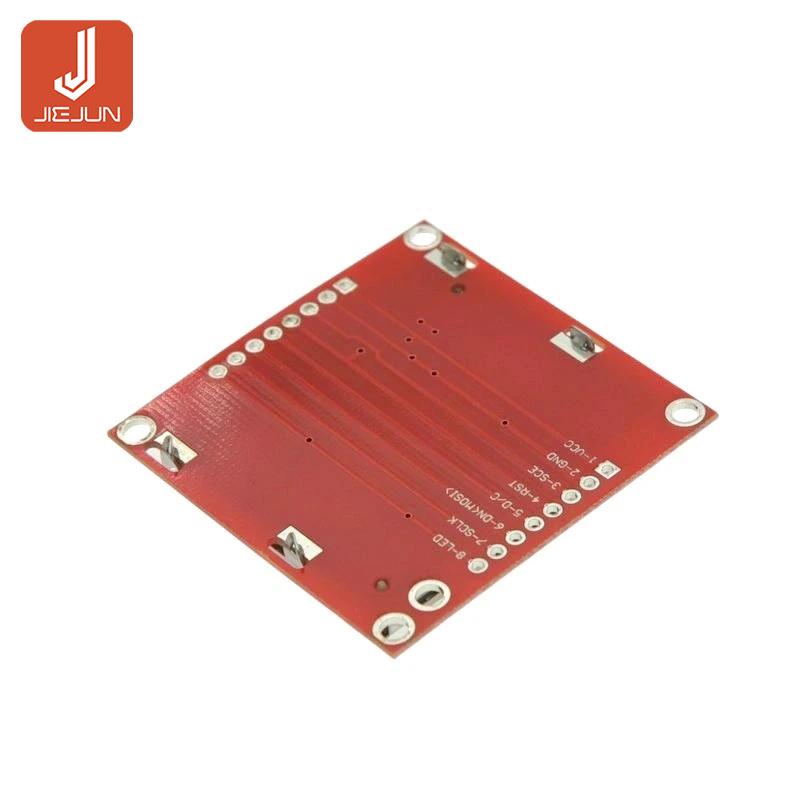

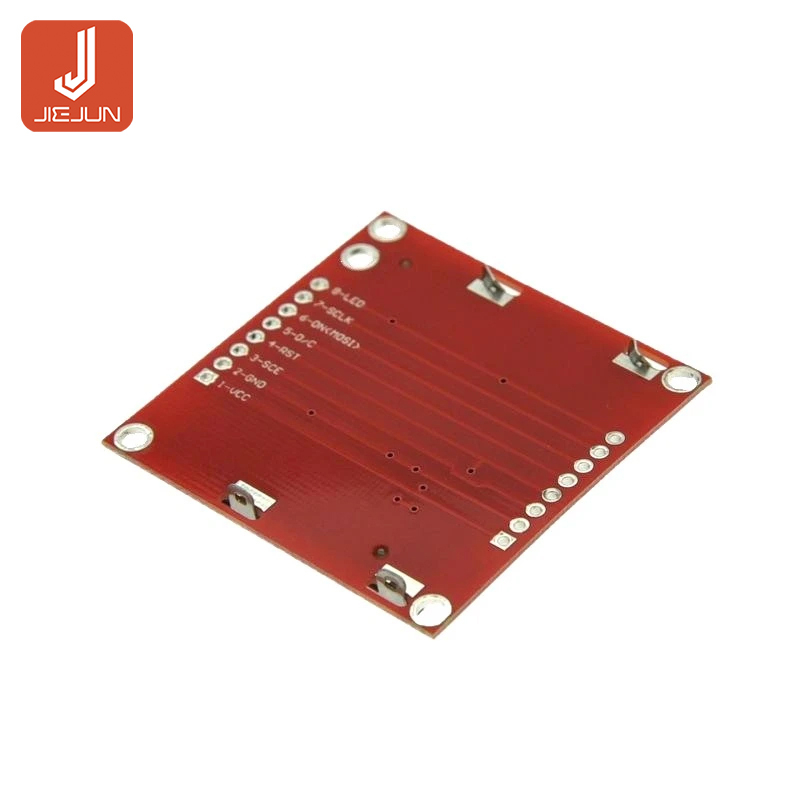

Đặc điểm kỹ thuật Lưu ý: · Light được liên kết với GND, đèn nền sẽ sáng. · Cần bạn nén màn hình và PCB chặt hơn, có thể bị lỏng sau khi giao hàng. · Sử dụng bộ điều khiển 3.3V, nếu không màn hình có thể khá mơ hồ. Mô-đun LCD5110: Điện áp cung cấp điện: 2.7v-3.3v, 5V là OK, nhưng một phần của màn hình chuyển sang màu đen khi thử nghiệm Mức giao diện dữ liệu: 2,7-5v Điện áp cung cấp điện đèn nền: Cao nhất 3,3V Kích thước mô-đun: 43,6mm X 43,1mm (chiều rộng X chiều cao) Đường kính lắp đặt: 2mm Đèn nền: Trắng trắng · Rst--------- Đặt lại? · Ce------------Lựa chọn chip? · Dc-----------Lựa chọn dữ liệu / lệnh · Din-----------Dòng dữ liệu nối tiếp? · Clk------------Đồng hồ nối tiếp Spee · 3,3v------------Vcc? · Ánh SÁNG--------- Thiết bị đầu cuối điều khiển đèn nền · Gnd-----------Điện tiêu cực Tính NĂNG · Màn hình LCD ma trận điểm 84 X 84, có thể hiển thị 4 dòng ký tự · Sử dụng giao diện nối tiếp giao tiếp với bộ xử lý chính, số lượng đường tín hiệu giao diện giảm đi rất nhiều, chỉ có 8 đường tín hiệu bao gồm nguồn và GND. Hỗ trợ các loại MCU khác nhau, chẳng hạn như SPI, MCS51 chế độ nối tiếp 0 của AVR. Tốc độ truyền Lên đến 4Mbps, có thể ghi dữ liệu hiển thị tốc độ đầy đủ mà không cần chờ đợi. · Có thể sử dụng keo dẫn điện để kết nối mô-đun với bảng in, không cần cáp kết nối. Các móc kim loại trên mô-đun có thể cố định mô-đun trên bảng in, rất dễ lắp đặt và thay thế. · Bộ điều khiển / chip điều khiển LCD đã được liên kết với chip LCD, âm lượng LCD nhỏ · Nguồn điện thấp, dòng điện làm việc trong tình huống bình thường thấp hơn 200μA và có chế độ tắt nguồn
