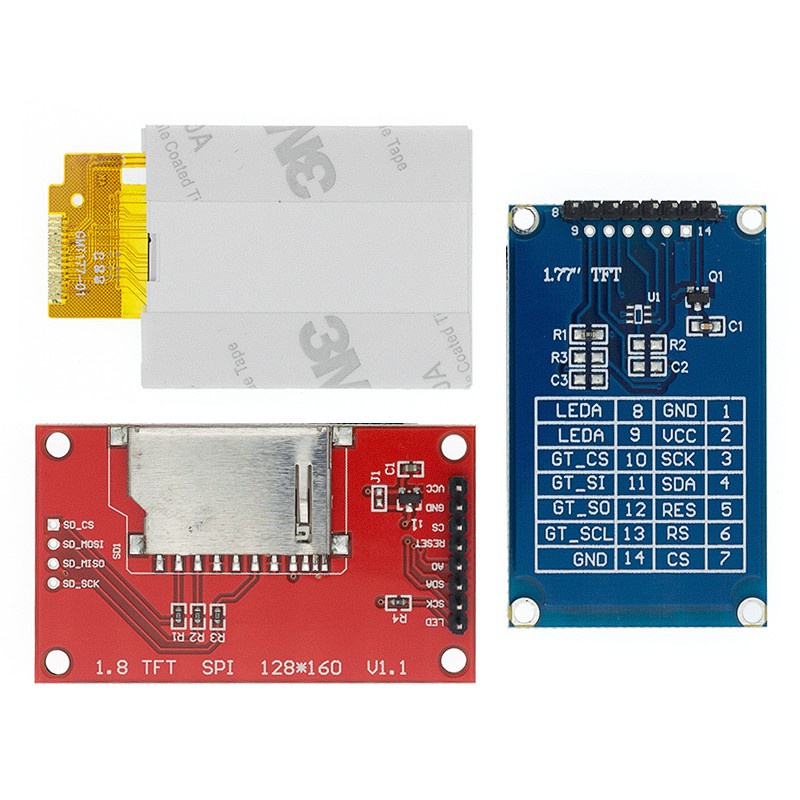

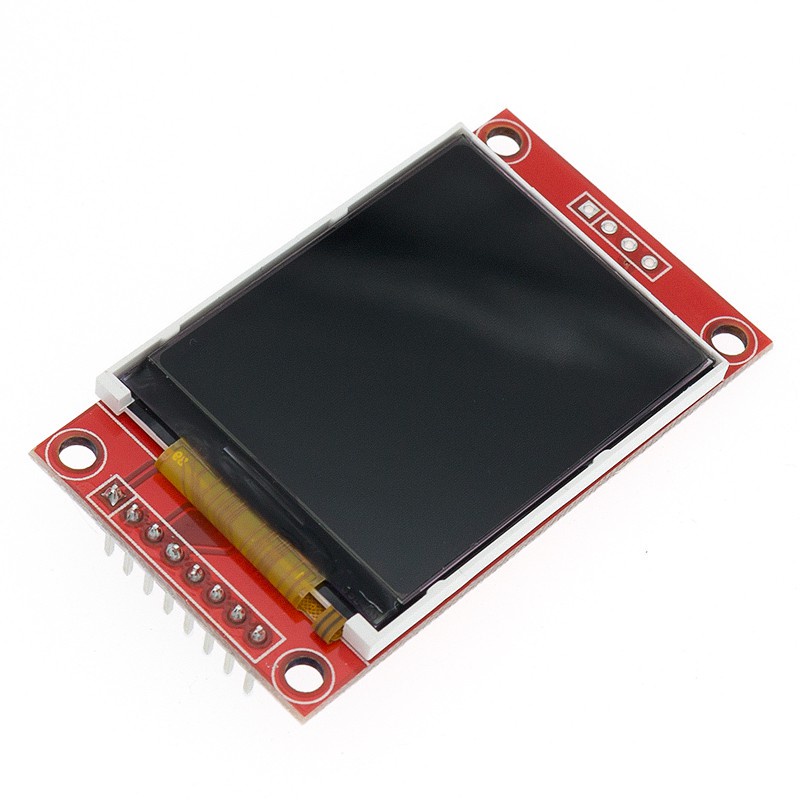

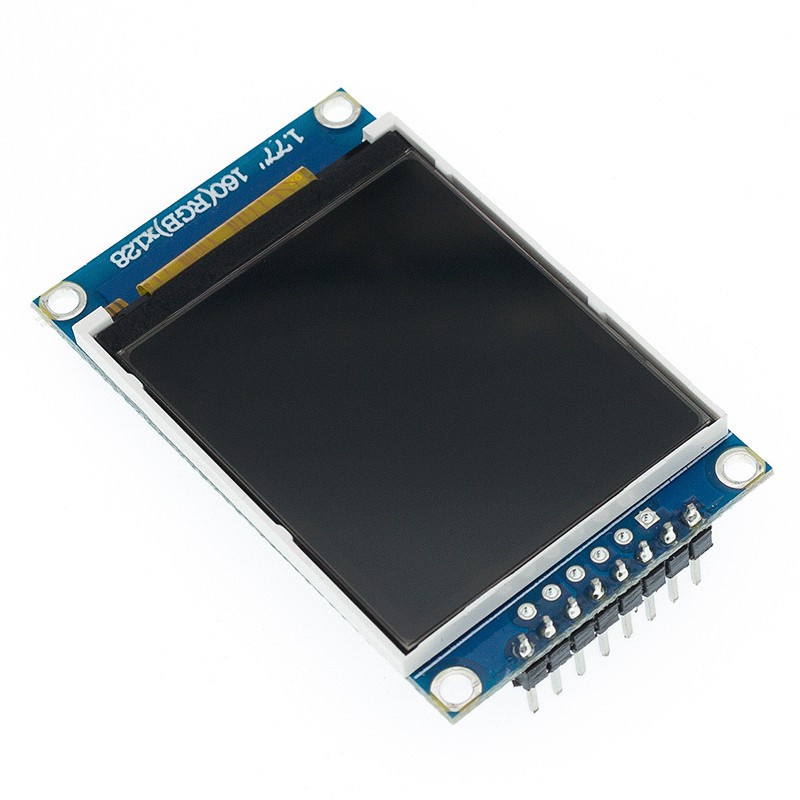

Mô Đun Màn Hình LCD TFT 1.77 1.8 inch 51 Trình Điều Khiển 4 Trình Chiếu 128*160 1.8 inch TFT

Cổng nối tiếp SPI 1,8 inch 128 * 160 Hướng dẫn /* Phương thức kết nối IO mặc định của chương trình: Sbit LCD_CS = P0 ^ 0; //chip chọn Sbit LCD_AO = P0 ^ 2; // dữ liệu / công tắc lệnh Sbit LCD_SDA = P1 ^ 5; // Dữ liệu Sbit LCD_SCK = P1 ^ 7; // đồng hồ Sbit LCD_REST = P0 ^ 1; // đặt lại */ ●Nguồn điện TFT: nguồn điện màn hình là 2,8-3,3V; nhớ không sử dụng 5V (các Mô hình có PCB kế thừa IC điều chỉnh 3V, 5V có thể được đầu vào) ●Nguồn điện có đèn nền (pin LED): Nguồn điện đèn nền tối đa là 3.2V. Điện trở giới hạn dòng 5 ohm có thể được kết nối nối tiếp dưới nguồn điện 3.3V hoặc điện trở 25 ohm trong dòng dưới 5V).
