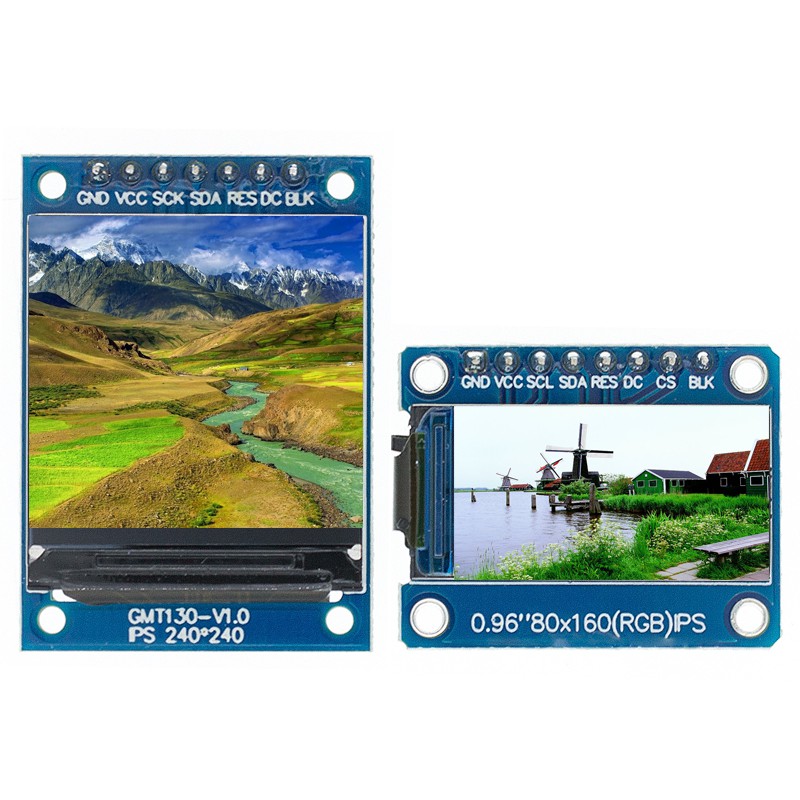

Mô Đun Màn Hình Tft 0.96 / 1.3 inch IPS 7P SPI HD 65K ST7735 IC 80*160 Chuyên Dụng Cho Arduino

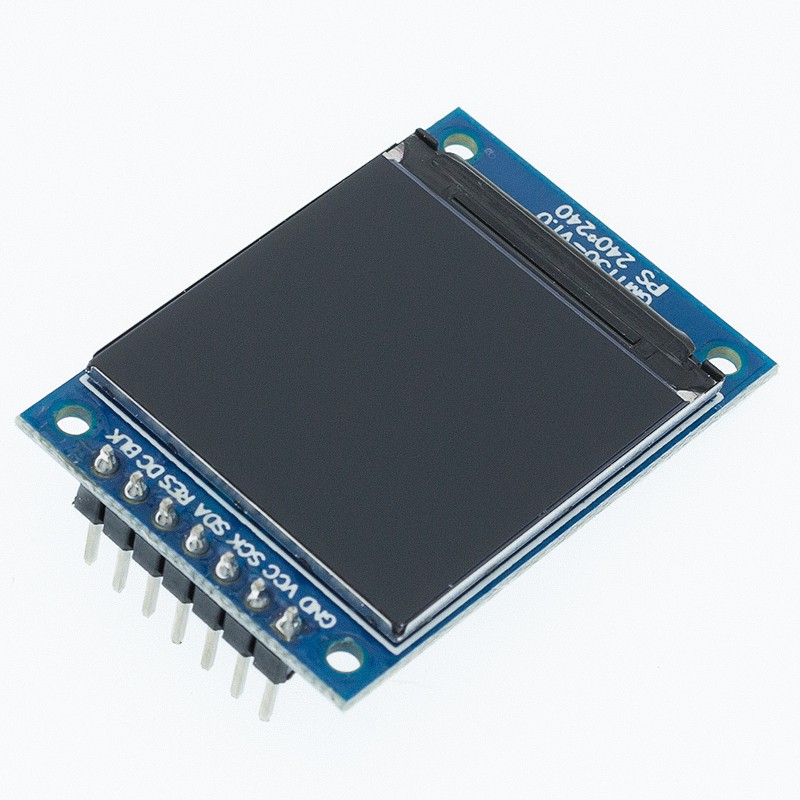

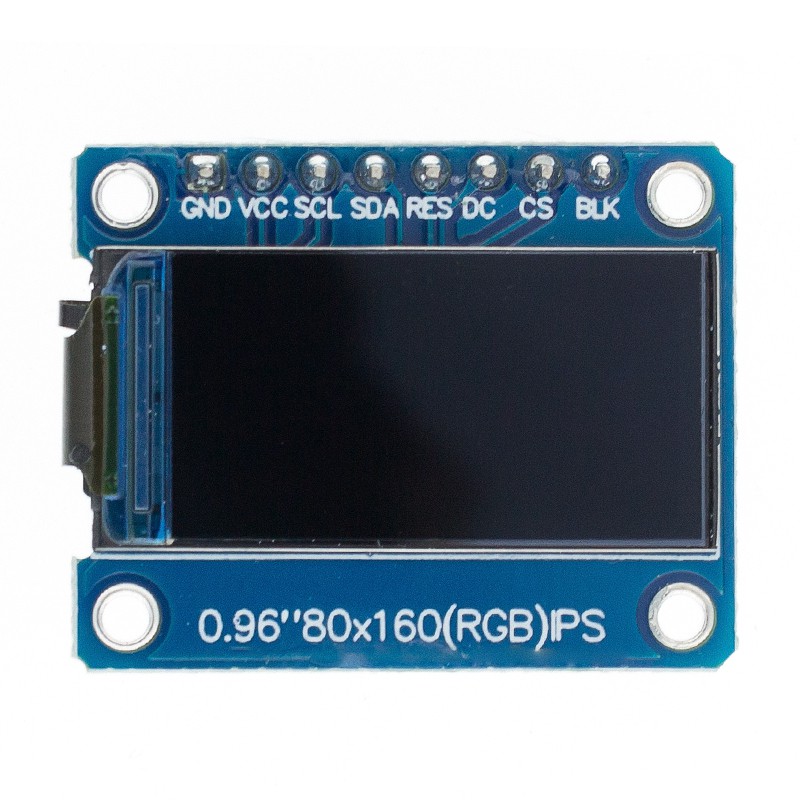

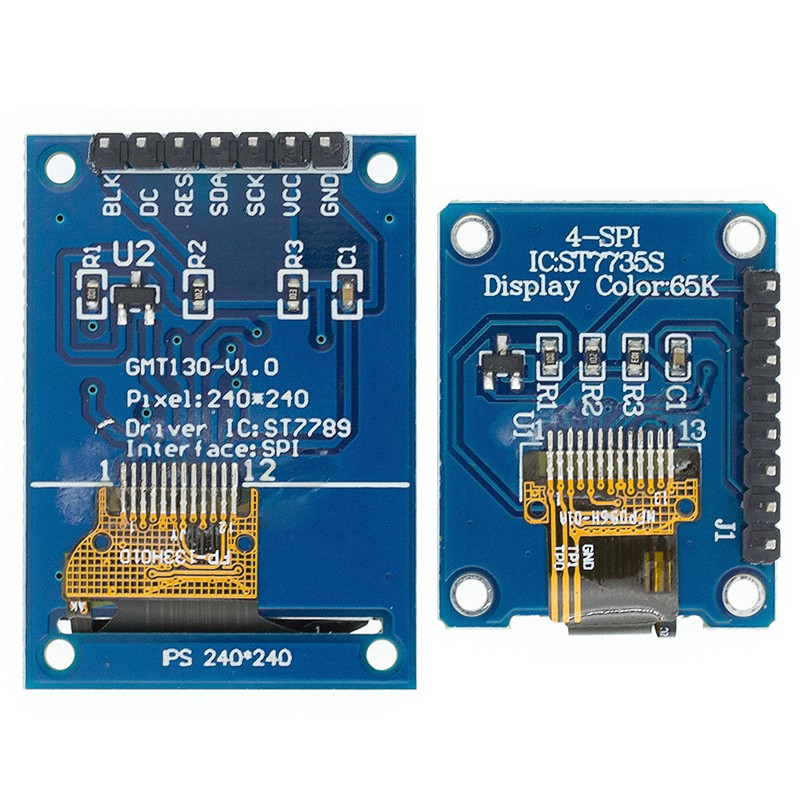

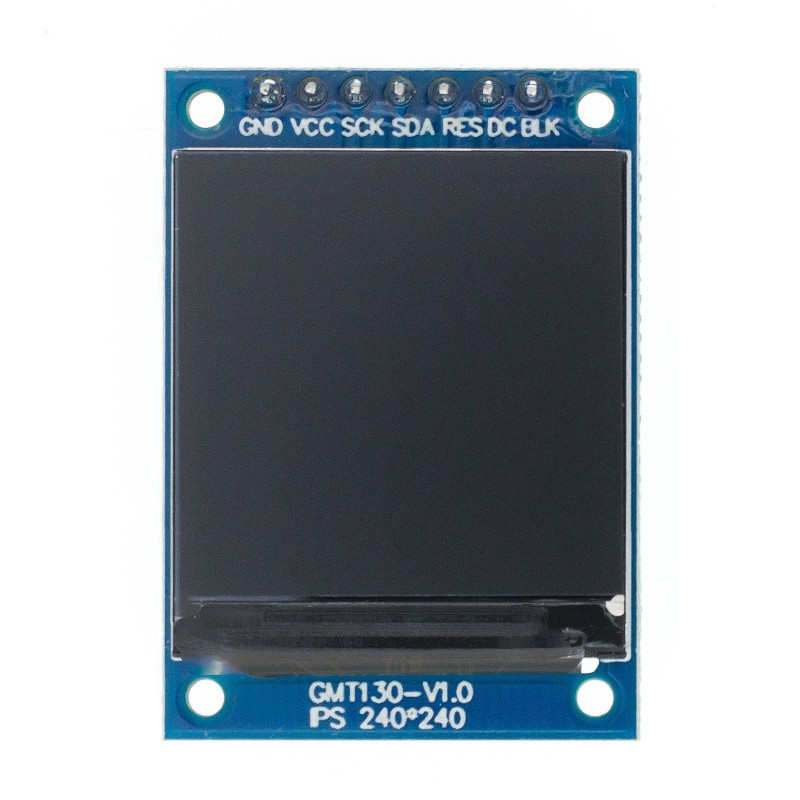

0,96 inch TFT Chế độ hiển thị Thường là IPS đen Định dạng màn hình Đồ họa 80RGB * 160 Dot-matrix Đầu vào giao diện SPI Dữ liệu Ổ đĩa IC ST7735S Kích thước phác thảo 24 (W) * 30 (H) * 2,8 + / -0,1 (T) mm Độ phân giải 80RGB * 160 chấm Diện tích hoạt động LCD 10,8 (W) * 21,7 (H) Bước chấm 0,135 (H) x 0,1356 (V) mm Xem hướng tất cả các góc nhìn Nhiệt độ hoạt động -20~70°C 2.Mô tả ghim: Pin Không có Mô tả Biểu tượng 1 đất GND 2 VCC Nguồn 3.3V 3 SCL Chốt đồng hồ nối tiếp. 4 đầu vào dữ liệu nối tiếp SDA 5 chân đặt lại RES LCM Chân này được đặt lại đầu vào tín hiệu. Khi chân thấp, đầu tiên của chip là Bị hành hình. Giữ cho chốt này kéo cao trong quá trình vận hành bình thường. 6 Dữ liệu DC / Điều khiển lệnh 7 CS Chip chọn 8 chân điều khiển đèn nền BLK 1,3 inch TFT 1.Đặc trưng Chế độ hiển thị Thường là IPS đen Định dạng màn hình Đồ họa 240RGB * 240 Dot-matrix Đầu vào giao diện SPI Dữ liệu Ổ đĩa IC ST7789VW Đường viền kích thước 27,78 (W) * 39,22 (H) * 3,0 + / -0,1 (T) mm Độ phân giải 240RGB * 240 chấm Diện tích hoạt động LCD 23,4 (W) * 23,4 (H) Bước chấm 0,0975 (H) x 0,0975 (V) mm Xem hướng tất cả các góc nhìn Nhiệt độ hoạt động -20~70°C 2.Mô tả ghim: Pin Không có Mô tả Biểu tượng 1 đất GND 2 VCC Nguồn 3.3V 3 SCL Chốt đồng hồ nối tiếp. 4 đầu vào dữ liệu nối tiếp SDA 5 chân đặt lại RES LCM Chân này được đặt lại đầu vào tín hiệu. Khi chân thấp, đầu tiên của chip là Bị hành hình. Giữ cho chốt này kéo cao trong quá trình vận hành bình thường. 6 Dữ liệu DC / Điều khiển lệnh 7 chân điều khiển đèn nền BLK
