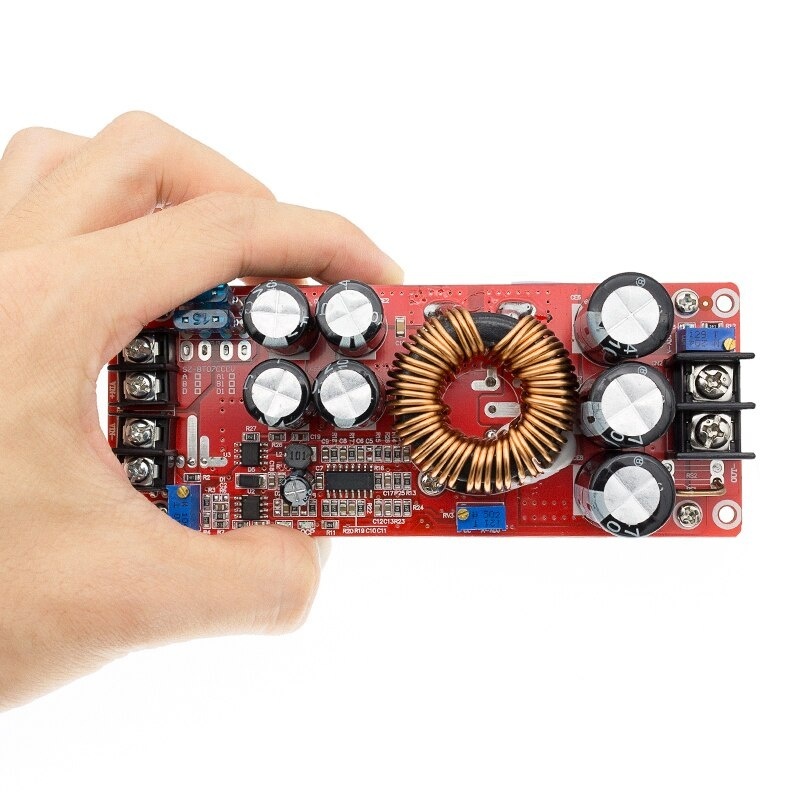

Mô Đun Tăng Áp 8-60V Sang 12-83V 1200W 20A DC Cho Xe Hơi Mạch Tăng Áp DC-DC 18A 1200W Vào 10-60VDC Ra 12-83VDC

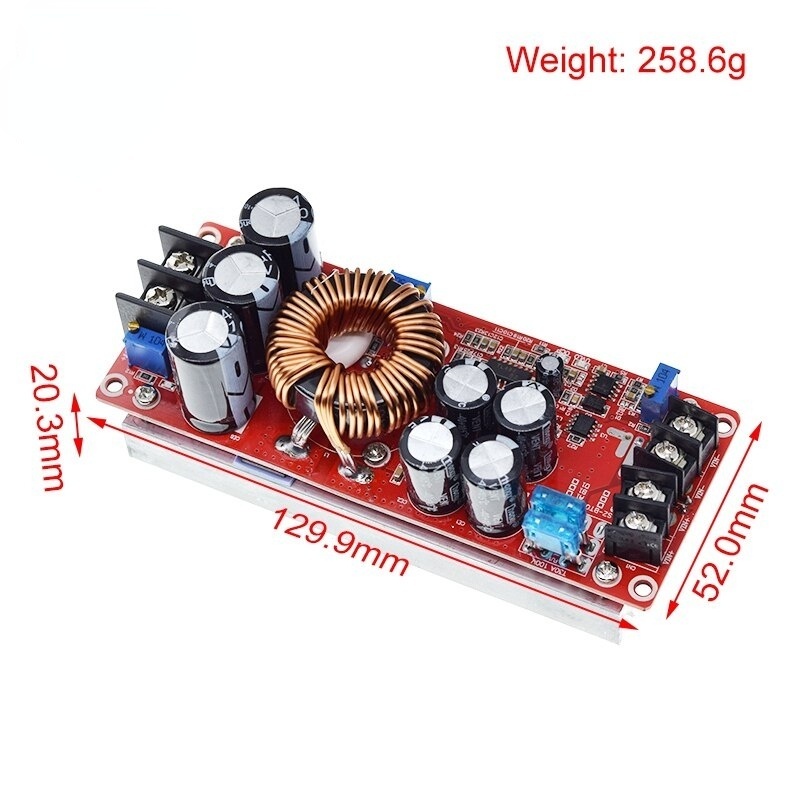

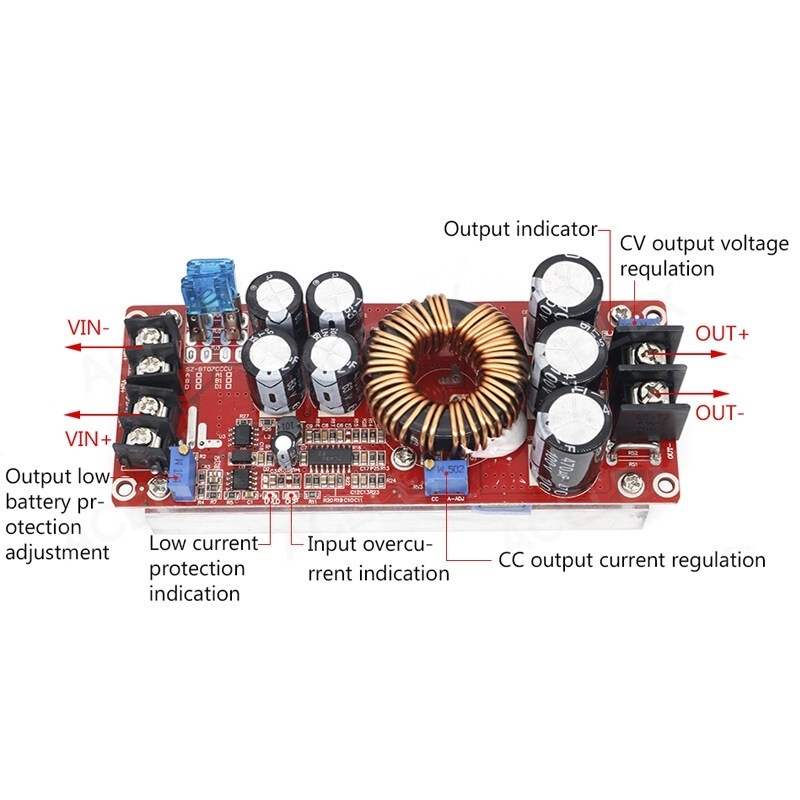

THÔNG SỐ KĨ THUẬT - Điện áp ngõ vào: 10 - 60VDC - Dòng điện ngõ vào: tối đa 20A (lớn hơn 15A cần thêm bộ làm mát) - Điện áp ngõ ra: 12 - 83V (điều chỉnh bằng chiết áp CV) - Dòng tiêu thụ không tải: 15mA - Dòng tải tối đa: 18A ( lớn hơn 10A cần thêm quạt làm mát) - Dòng điều chỉnh: 0.5A - 18A (+/-0.3A - điều chỉnh bằng chiết áp CC) - Công suất ngõ ra: 1200W (max) - Nhiệt độ hoạt động: -40°C ~ +85°C - Tần số hoạt động: 150KHz - Hiệu suất chuyển đổi: 92% - 97% - Kích thước: 130×64×52mm - Chức năng bảo vệ: + Bảo vệ ngược cực: có + Bảo vệ pin yếu: có + Bảo vệ quá dòng: có + Bảo vệ ngắn mạch: có HƯỚNG DẪN ĐẤU NỐI Bước 1: - Kết nối điện áp đầu vào từ 10 - 60VDC tại 2 vị trí ngõ vào là IN + và IN - + Cực dương đầu vào kết nối với vi trí IN + + Cực âm đầu vào kết nối với vị trí IN - Bước 2: - Kết nối đầu ra với điện áp có thể điều chỉnh được dao động từ 12 - 80VDC + Cực dương đầu ra ứng với vị trí OUT+ + Cực âm đầu ra ứng với vị trí OUT - - ĐIều chỉnh thay đổi thông số điện áp, dòng điện tại 2 vị trí biến trở vi chỉnh như hình bên dưới.
