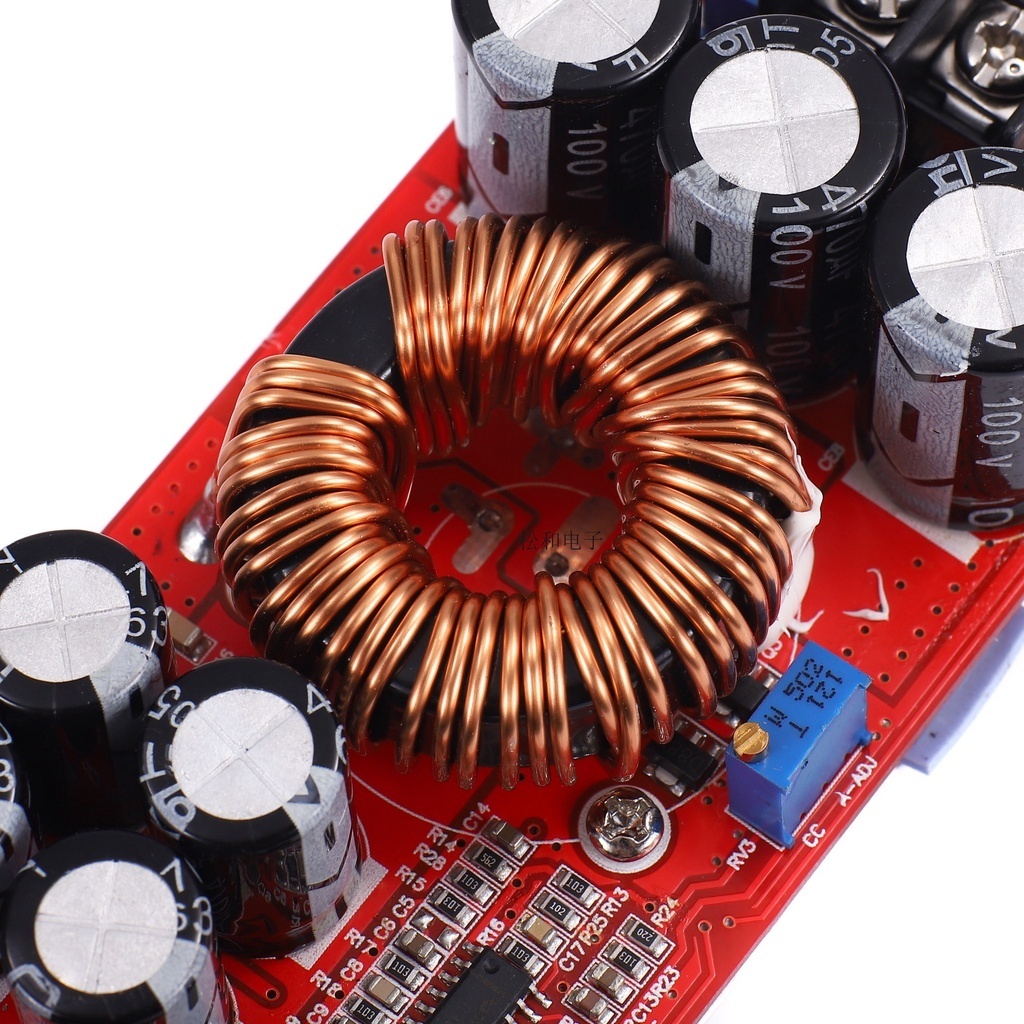

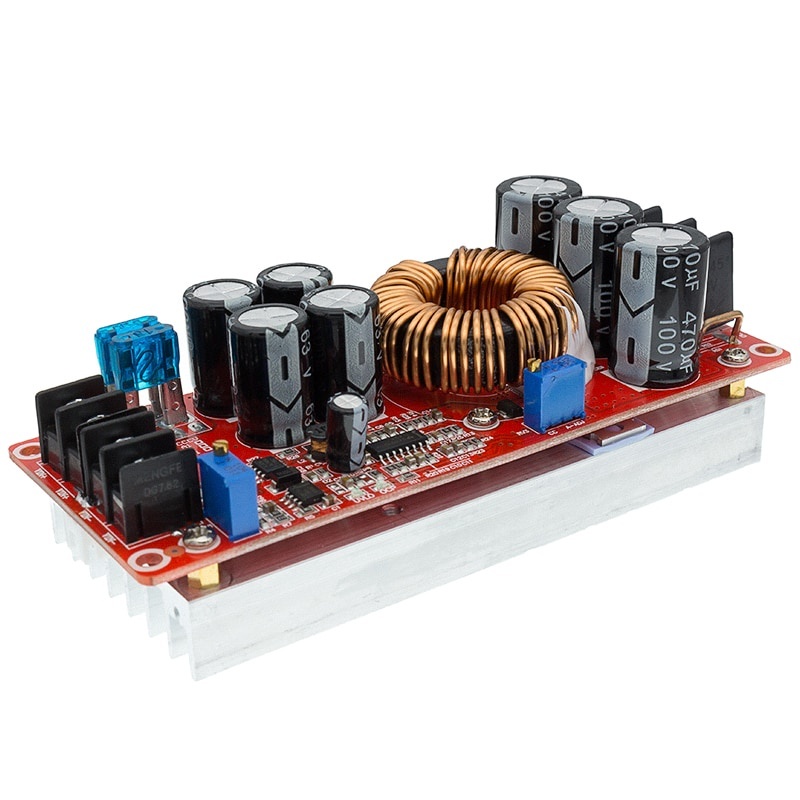

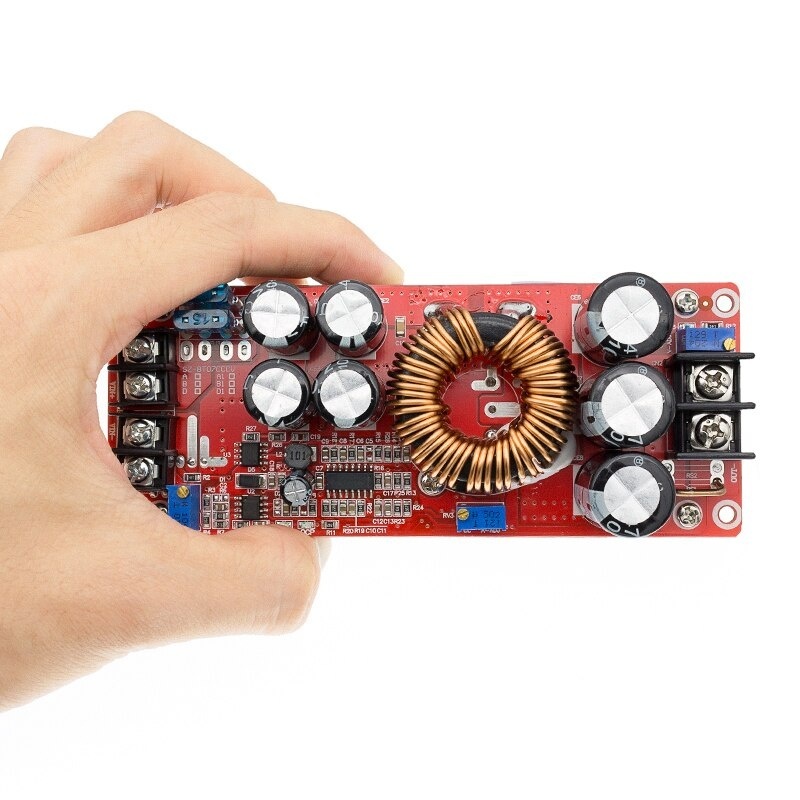

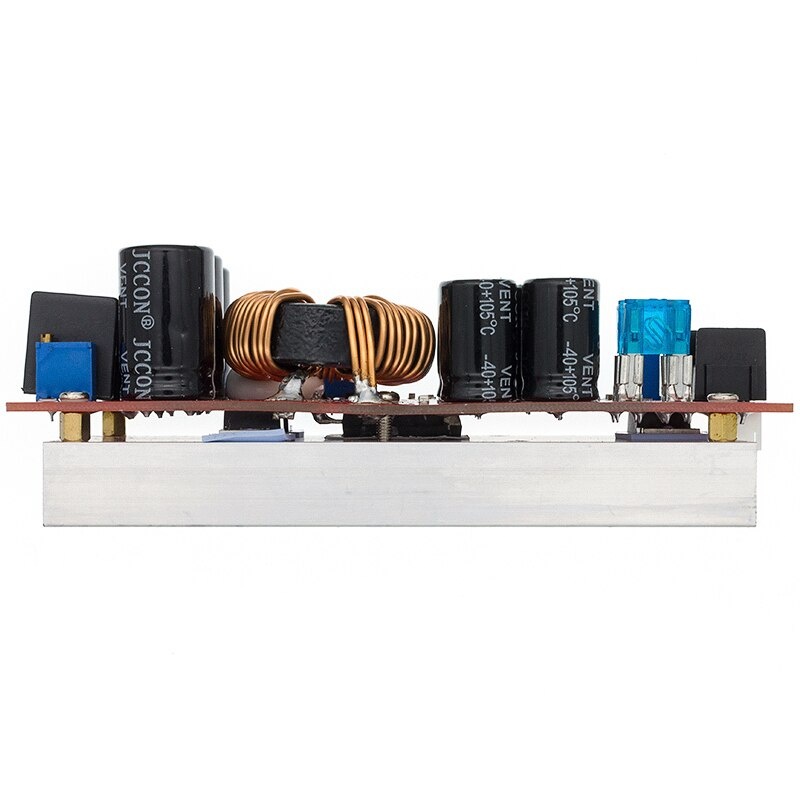

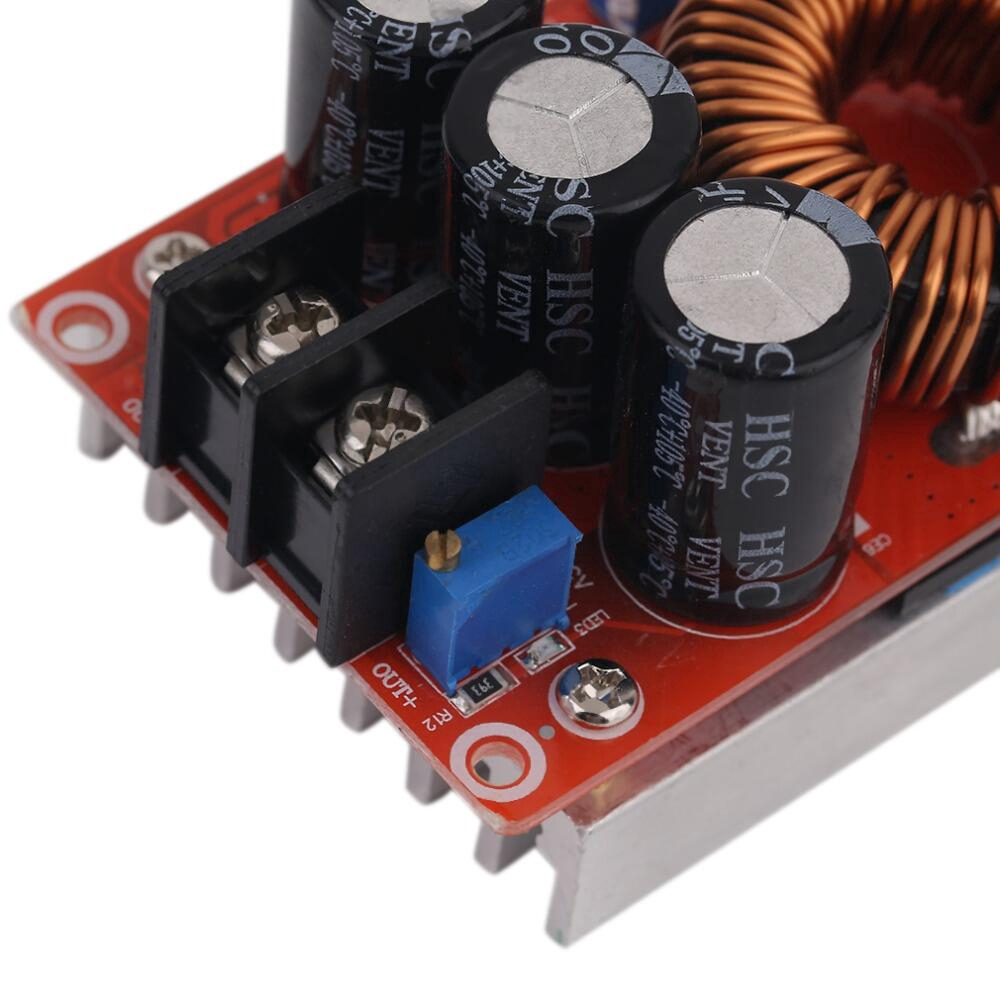

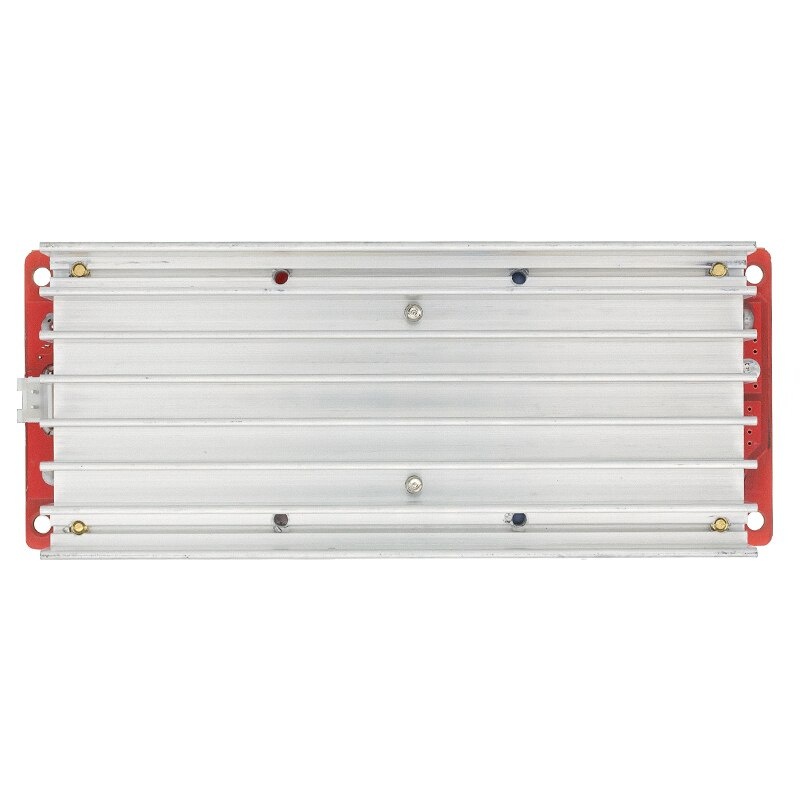

Mô Đun Tăng Áp 8-60V Sang 12-83V 1200W 20A DC Cho Xe Hơi Mạch Tăng Áp DC-DC 18A 1200W Vào 10-60VDC Ra 12-83VDC

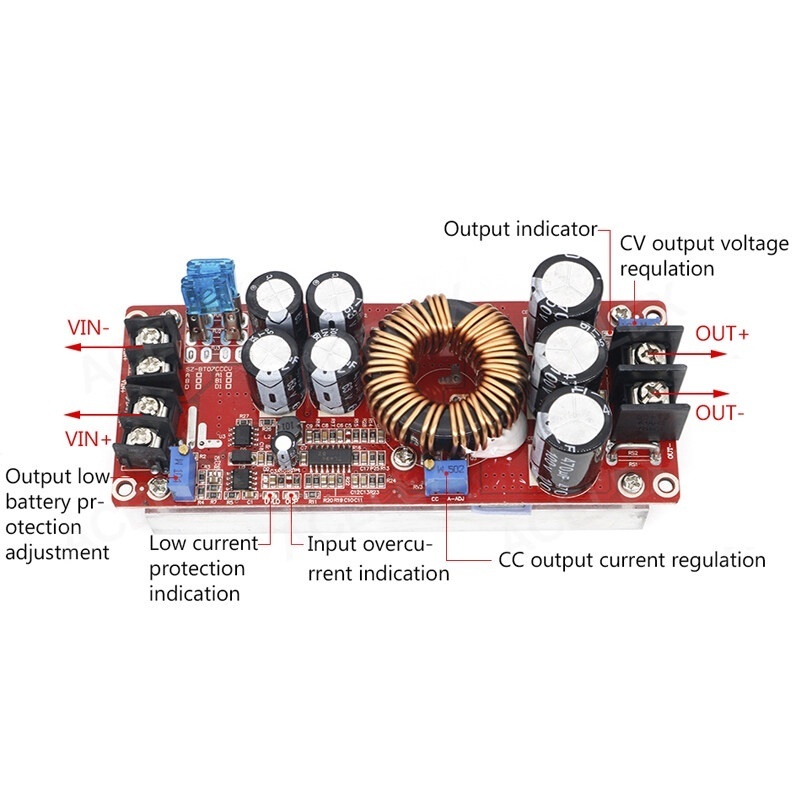

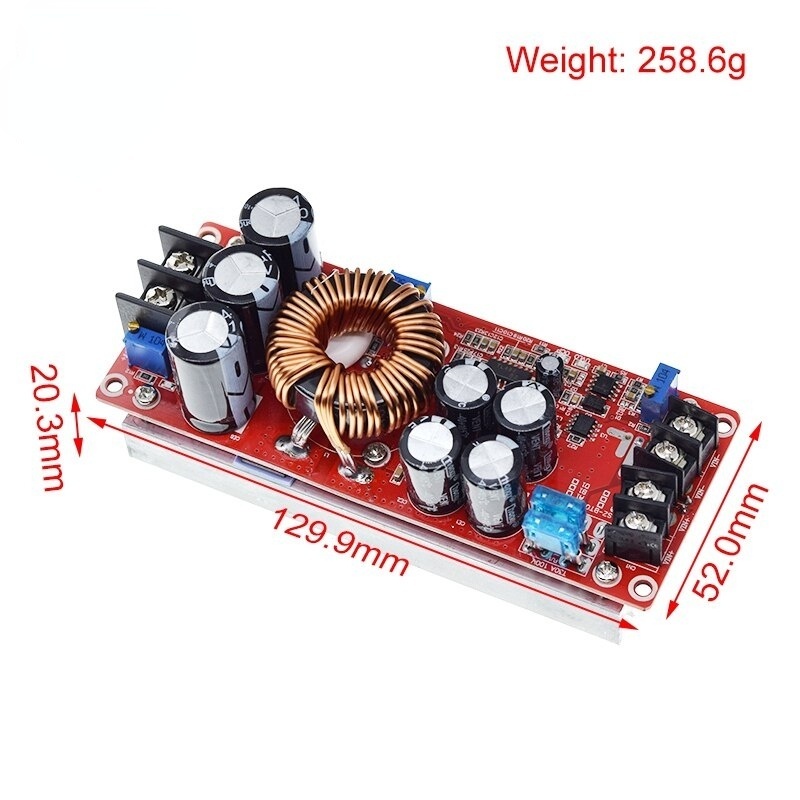

- Mạch BOOST tăng áp DC - DC là sản phẩm chuyên dùng để tăng áp điện DC phù hợp cho các thiết bị điện tử - Sản phẩm có chức năng nâng điện áp DC với ngõ vào từ 10 ~ 60VDC, ngõ ra có thể điều chỉnh bằng chiết áp từ 12 ~ 83VDC. - Sản phẩm có kích thước nhỏ gọn và rất chắc chắn, các linh kiện bố trí rất gọn gàng và hợp lí, phù hợp với rất nhiều nhu cầu như học tập, nghiên cứu, DIY những bộ nguồn thí nghiệm, nguồn cho thiết bị dân dụng... - Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp. THÔNG SỐ KĨ THUẬT - Điện áp ngõ vào: 10 - 60VDC - Dòng điện ngõ vào: tối đa 20A (lớn hơn 15A cần thêm bộ làm mát) - Điện áp ngõ ra: 12 - 83V (điều chỉnh bằng chiết áp CV) - Dòng tiêu thụ không tải: 15mA - Dòng tải tối đa: 18A ( lớn hơn 10A cần thêm quạt làm mát) - Dòng điều chỉnh: 0.5A - 18A (+/-0.3A - điều chỉnh bằng chiết áp CC) - Công suất ngõ ra: 1200W (max) - Nhiệt độ hoạt động: -40°C ~ +85°C - Tần số hoạt động: 150KHz - Hiệu suất chuyển đổi: 92% - 97% - Kích thước: 130×64×52mm - Chức năng bảo vệ: + Bảo vệ ngược cực: có + Bảo vệ pin yếu: có + Bảo vệ quá dòng: có + Bảo vệ ngắn mạch: có HƯỚNG DẪN ĐẤU NỐI Bước 1: - Kết nối điện áp đầu vào từ 10 - 60VDC tại 2 vị trí ngõ vào là IN + và IN - + Cực dương đầu vào kết nối với vi trí IN + + Cực âm đầu vào kết nối với vị trí IN - Bước 2: - Kết nối đầu ra với điện áp có thể điều chỉnh được dao động từ 12 - 80VDC + Cực dương đầu ra ứng với vị trí OUT+ + Cực âm đầu ra ứng với vị trí OUT - - ĐIều chỉnh thay đổi thông số điện áp, dòng điện tại 2 vị trí biến trở vi chỉnh như hình bên dưới. -------------------------------------------------------------------------------------------------------------------------------------- Lưu Ý: - Cần phải đo đếm và tính toán được Dòng, áp vào-ra để khống chế CÔNG SUẤT RA- DÒNG ĐIỆN VÀO - ĐIỆN ÁP VÀO. Bất cứ điều kiện nào trong 3 điều kiện trên bị quá giới hạn đều gây hỏng mạch. Mạch có điện áp vào MIN 10V, dòng vào MAX 20A. Khi kích phải đảm bảo ko bị tụt áp, vì nếu tụt áp => tăng dòng vào để đảm bảo cs ra=> quá dòng đầu vào (20A) - CÔNG SUẤT ĐẦU RA =CÔNG SUẤT ĐẦU VÀO * 0,9 * 0,9 là hệ số chuyển đổi. Ví dụ: + Công suất đầu vào là 100W => công suất đầu ra là <=90W + Cần công suất đầu ra là 100W => công suất đầu vào cần cung cấp là 100*1,1=110W -------------------------------------------------------------------------------------------------------------------------------------- #Boost #Mạchtăngáp #150w #1200w
