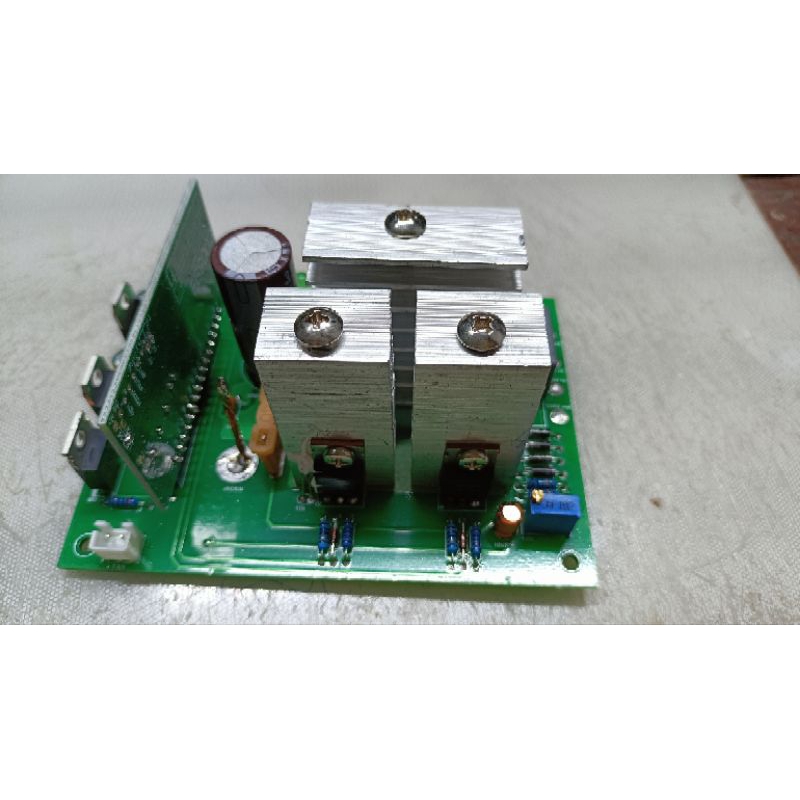

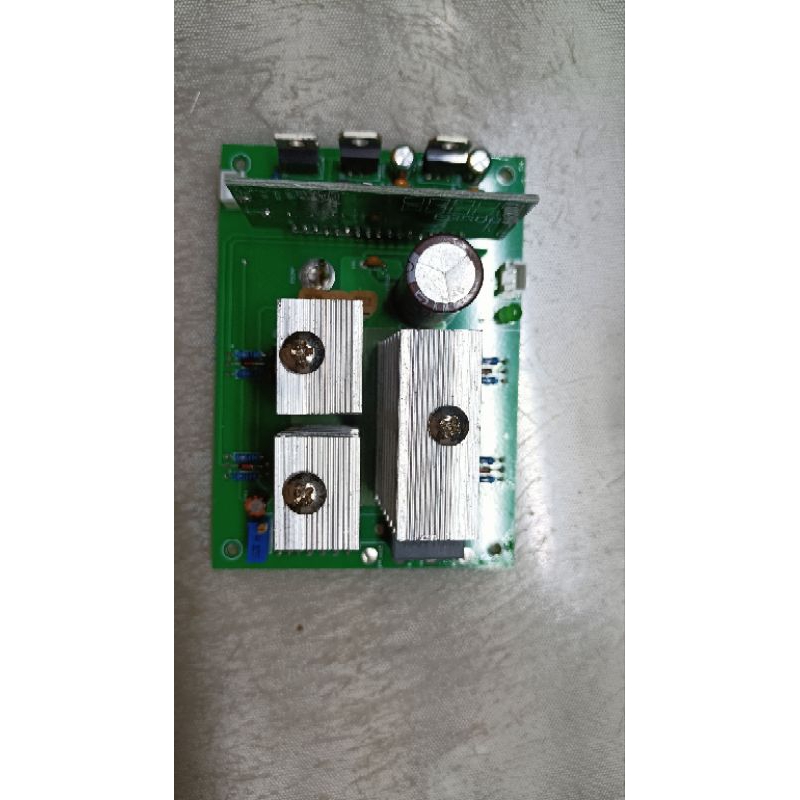

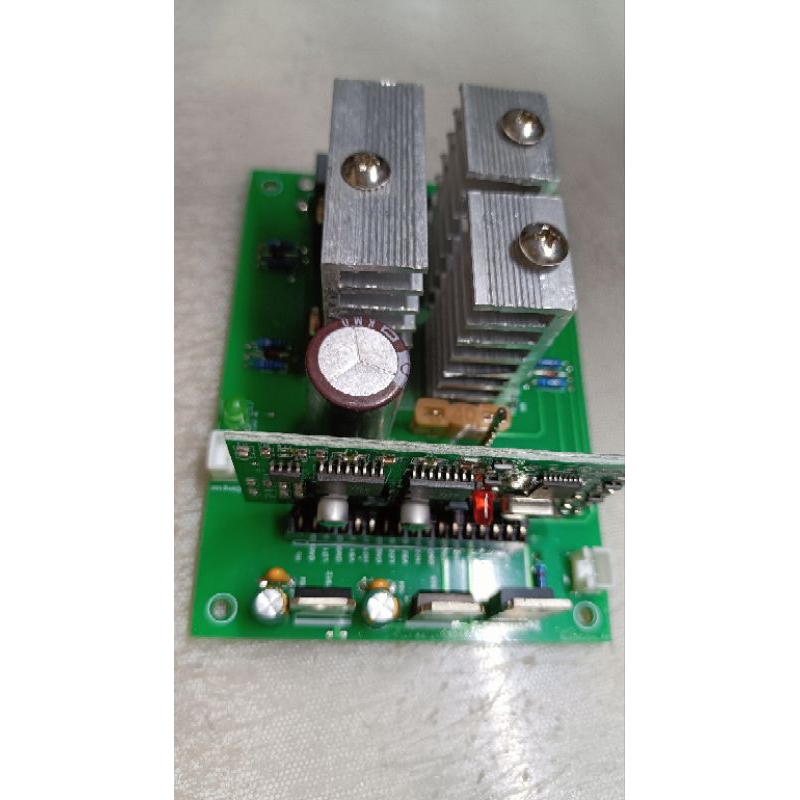

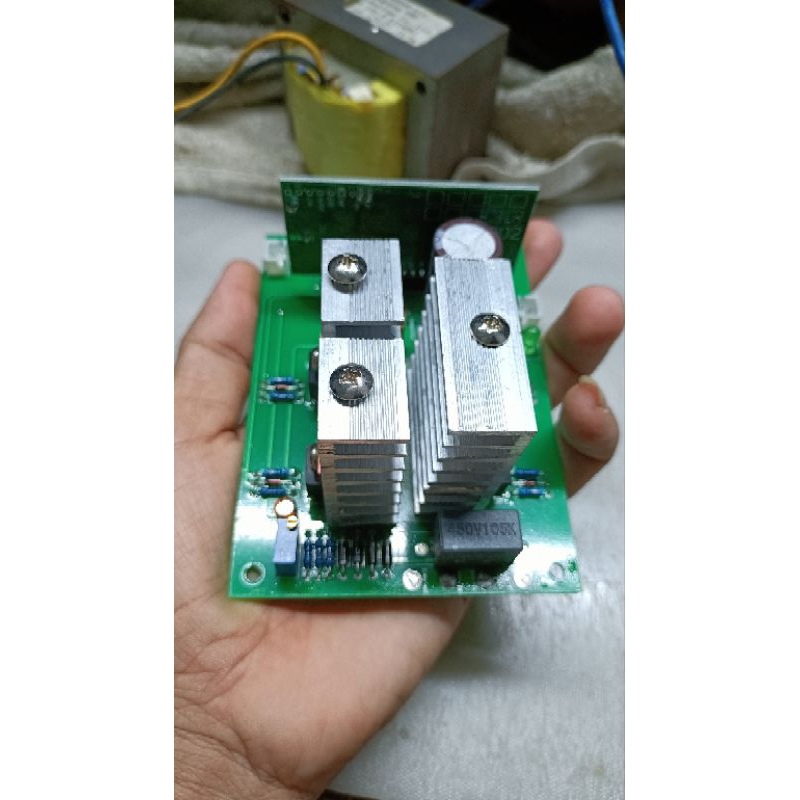

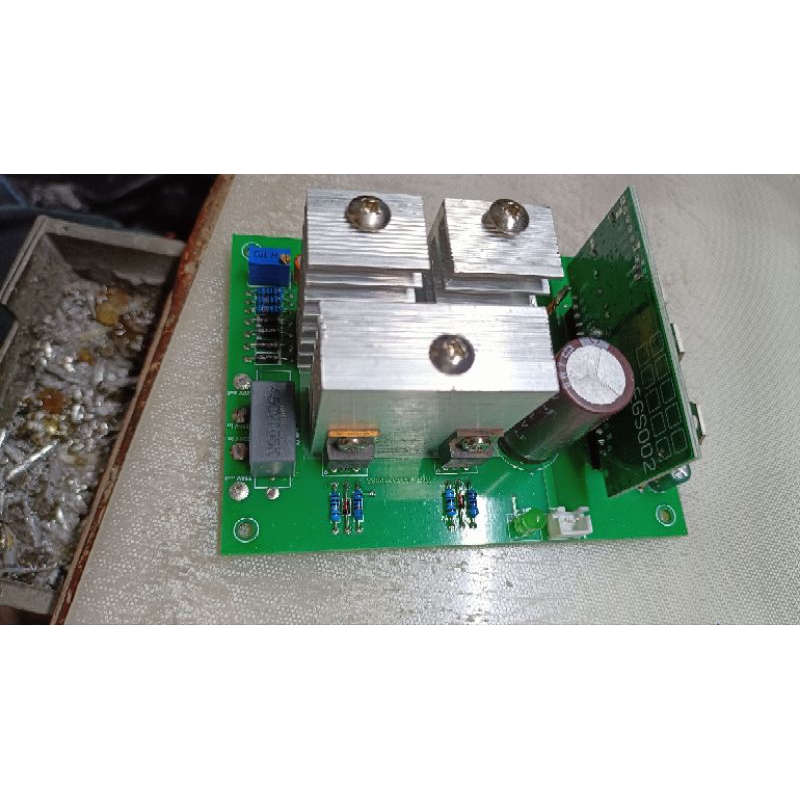

Mạch inverter Sine chuẩn 12v 250w/ 24v 500w

Mạch được thiết kế nhỏ gọn phù hợp với các biến áp ups nhỏ 500-1000va. - Mạch sử dụng 4fet IRFB3077 cho công suất đầu ra đạt đến 300w ở 12v hoặc 600w ở 24v. Tuy nhiên do thiết kế dạng tản nhiệt nhỏ nên quý khách nên sử dụng liên tục một nửa công suất nói trên. - Quạt làm mát tự động khi mạch trên 40 độ. - Bảo vệ quá nhiệt, bảo vệ ngược cực bằng cầu chì. - Ổn áp điện ra 220v dù tải ít hay nhiều. Biến áp: Chạy 12vôn: sơ cấp quấn 6-7vôn, dây 5-7mm² tương đương 2.5-3li đường kính, thứ cấp quấn 230vôn dây 0.35-0.4li đường kính. Chạy 24vôn: Sơ cấp quấn 12-14vôn dây 5-7mm² tương đương 2.5-3li đường kính, thứ cấp quấn 230vôn dây 0.6-0.7li đường kính. Lưu ý: Mạch này không bảo hành nhưng hỗ trợ sửa chữa lâu dài.
