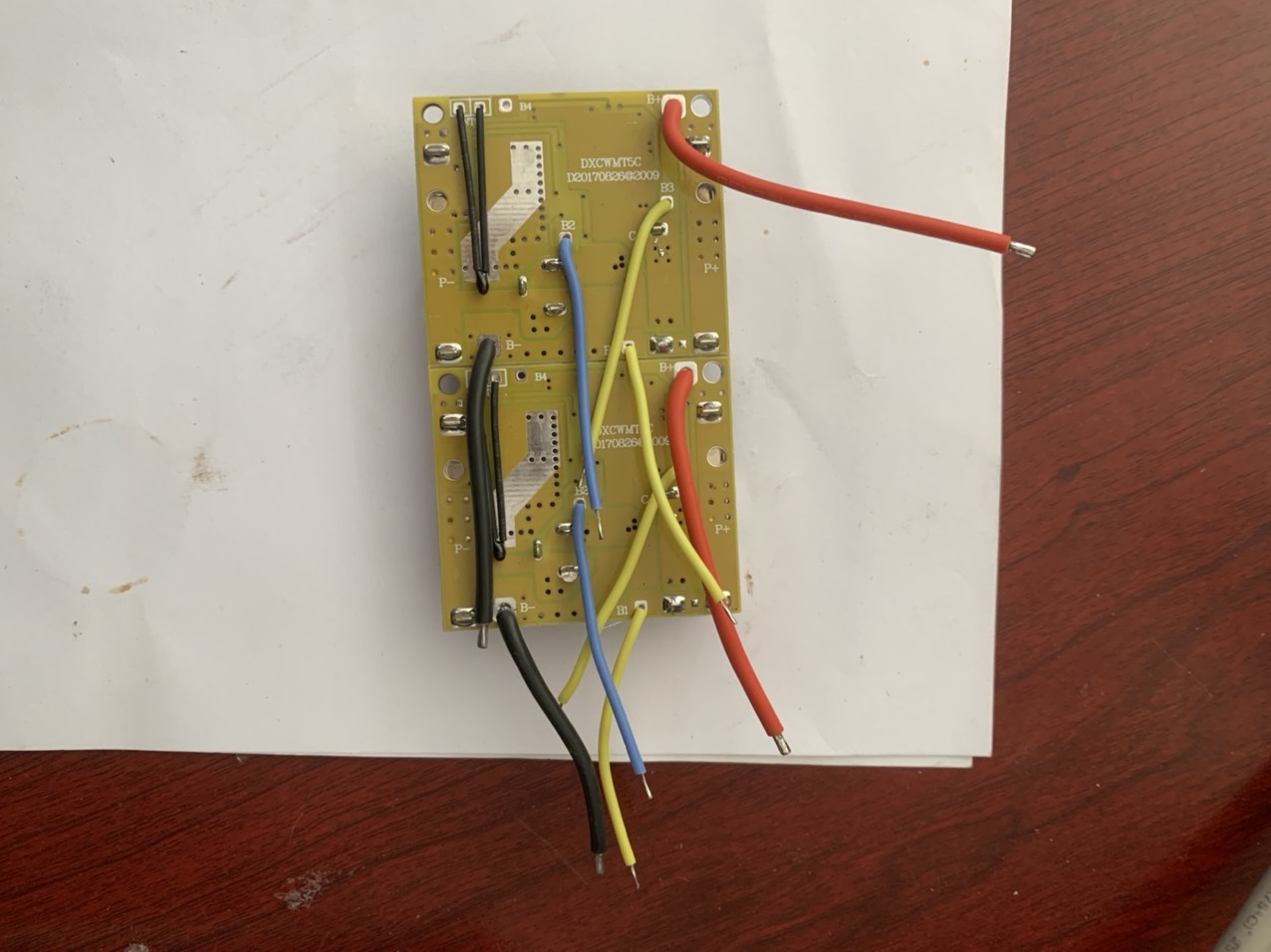

Mạch pin máy khoan Makita 4s và 5S 18V 21V 65A, sạc và bảo vệ cân bằng pin Li-ion, đầy tự ngắt

Mạch sạc và bảo vệ pin Makiat 4s và 5S 18V 65A - Điện thế bảo vệ: 2.75v - Điện thế sạc đầy: 4.2v - Dòng xả liên tục tối đa: 65A - Dòng xả quá tải tối đa: 100A - Điện áp sạc: Sử dụng sạc Li-ion DC: 21V - 21.5V, chui cắm 5.5x2.1 và 5.5x2.5mm đều được - Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện thế từ 18v - 18.5v. Sử dụng 5 cell Li-ion nối tiếp hoặc 5 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa. - Hàn theo thứ tự từ B- (0V), B1 (3.7V), B2 (7.4V), B3 (11.1) B4 (14.8V) và B+ (18.5V) - Giắc cái DC 5.5*2.1mm là đường sạc vào (dùng được cả 2 loại chui cắm sạc 5.5x2.1mm và 5.5x2.5mm) Lưu ý: Mạch này có thể không tương thích với máy khoan makita đời cao BL và/hoặc chân máy có 3 chấu tiếp xúc. Cách khắc phục: Nối điện trở 10k không phân biệt cực hoặc diot 5a trở lên hướng từ chân P+ qua C+
